特性

• 至 12V 工作电源电压范围
• 13V 绝对最大额定值
• 5V 电压下的最大无负载电源电流为 200μA
• BOOST 引脚 (引脚 1) 用于较高的开关频率
• 97% 的最小开路电压转换效率
• 95% 的最小电源转换效率
• 采用 5V 电源时 I_S = 1.5μA (当 OSC 引脚 = 0V 或 V⁺ )
• ICL7660 / LTC1044 的高电压升级版本

产品详情和应用

The H (Metal Can), J (Ceramic), and K (Metal Can) Packages From Linear Technology Are Now Obsolete

LTC^®1044A 是一款单片式 CMOS 开关电容器电压转换器。在那些需要较高输入电压 (高达 12V) 的应用中，其可直接替换 ICL7660 / LTC1044。LTC1044A 可在未使用电感器的情况下提供多种转换功能。可以实现输入电压的反转 (V_OUT = -V_IN)、增加一倍 (V_OUT = 2V_IN)、分压 (V_OUT = V_IN/2) 或成倍增加 (V_OUT = ±nV_IN)。

为了在特定的应用中优化性能，该器件提供了一种升压功能以把内部振荡器频率提高 7 倍。在工作频率较高的场合可使用较小的外部电容器以节省电路板空间。另外，内部振荡器也可停用以省电。当 OSC 引脚连接至 GND 或 V⁺ 时，电源电流将减小至 1.5μA (采用 5V 输入)。

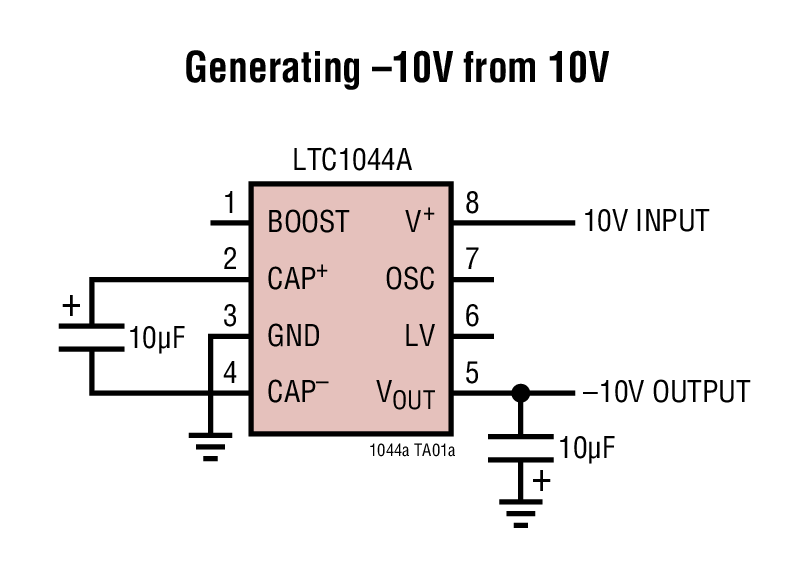

• 10V 至±10V 电源的转换
• 5V 至±5V 电源的转换
• 精准型分压：V_OUT = V_IN/2 ±20ppm
• 电压成倍增加：V_OUT = ±nV_IN
• 电源分离器：V_OUT = ±V_S/2
• 汽车应用
• 采用9V 墙上适配器 / 充电器的电池系统
