特性

• 低输出噪声：60μV_RMS (100kHz BW)
• 可调或固定升压输出
• 可调输出电压范围：2.5V 至 5.5V
• 固定输出电压：3.3V、5V
• 宽输入电压范围：1.8V 至 4.4V
• 采用小的陶瓷电容器
• 无需电感器
• 输出电流高达 50mA
• 550kHz 开关频率
• 低工作电流：150μA
• 低停机电流：1μA
• 内部热停机和电流限制功能电路

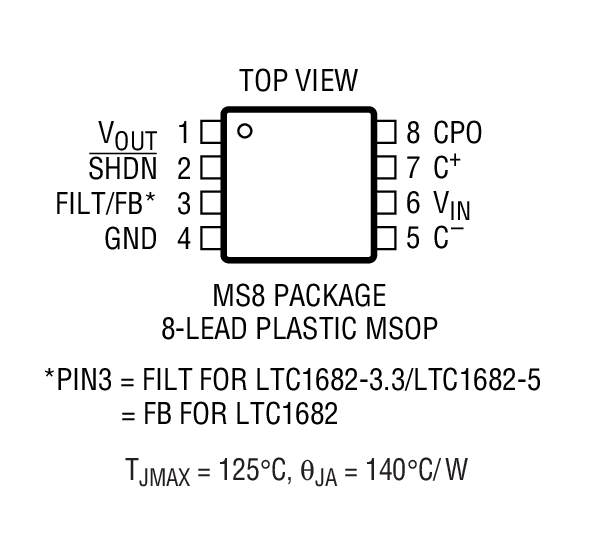

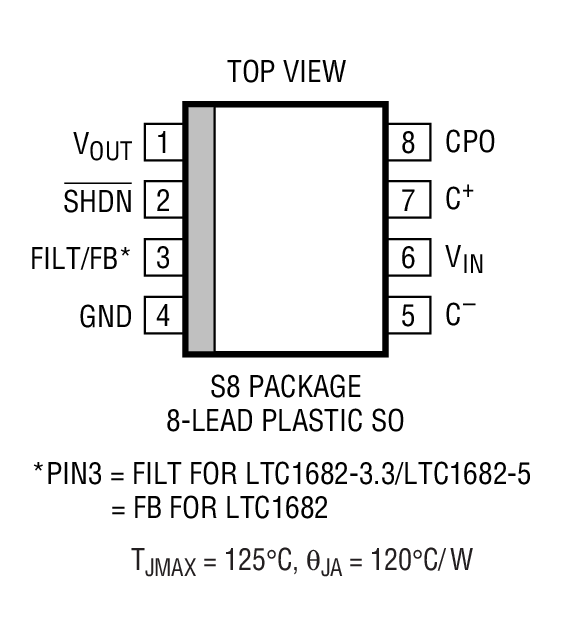

• 采用 8 引脚 MSOP 封装和 SO 封装



产品详情和应用

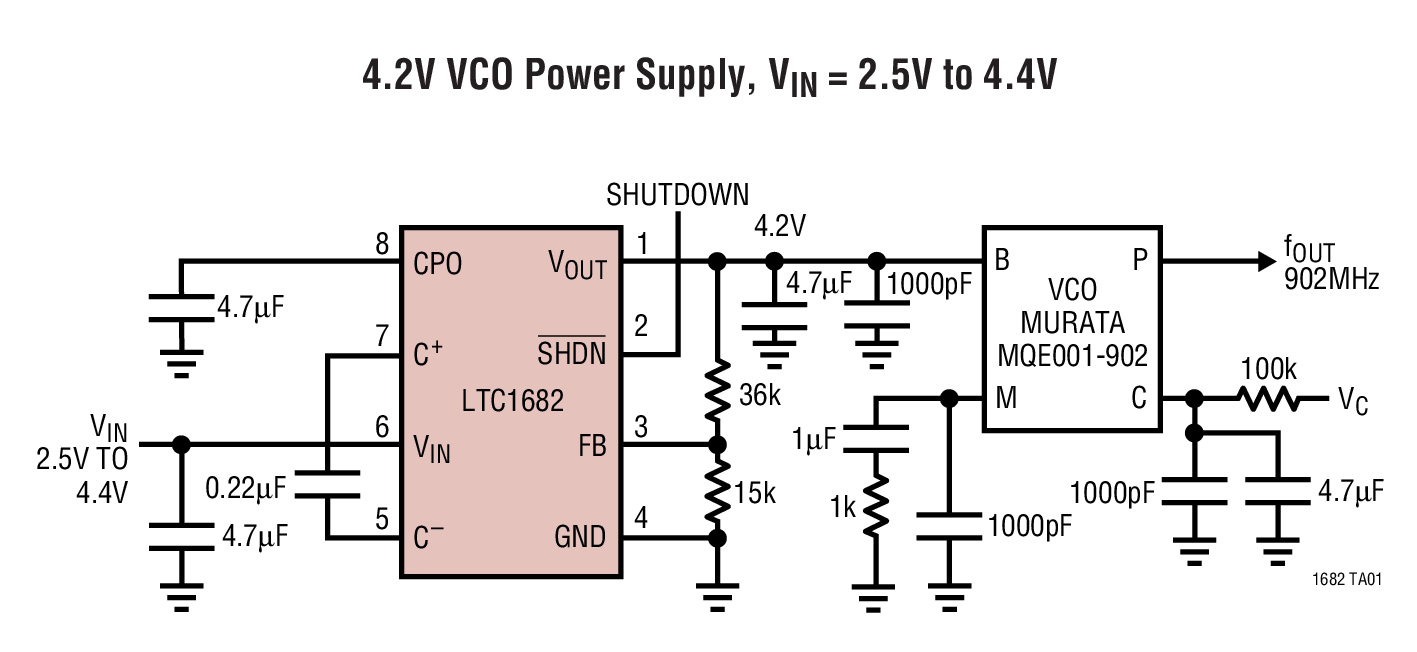

LTC^®1682 / LTC1682-3.3 / LTC1682-5 是具有一个内部低噪声、低压差 (LDO) 线性稳压器的倍压器充电泵。这些器件专为提供一个用于给那些对噪声敏感的器件 (例如：无线应用中的高频 VCO) 供电的低噪声升压电源电压而设计。

一个内部倍压器充电泵负责把一个 1.8V 至 4.4V 输入转换为一个升压输出，而内部 LDO 稳压器则将该升压电压转换为一个低噪声稳定输出。可调版本允许用户通过连接至 FB 引脚的外部电阻器来设定 V_OUT。该稳压器能够提供高达 50mA 的输出电流。停机模式可把电源电流减小至 < 5μA，通过停用稳压器把负载从 V_IN 上拿掉，并通过一个 100Ω 开关将 V_OUT 放电至地。

LTC1682 LDO 稳压器可在输出端上仅采用 2μF 电容的情况下保持稳定。可以使用小的陶瓷电容器，从而减小 PC 电路板面积。

LTC1682 / LTC1682-3.3 / LTC1682-5 具有短路和过热保护功能。这三款器件采用 8引脚 MSOP 封装和 SO 封装。

• 蜂窝电话中的 VCO 电源
• 双向寻呼机
• 无线 PCMCIA 卡
• 便携式医疗仪器
• 低功率数据采集
• 远程发送器
