ADI亚德诺_LTC3260_产品介绍

ADI亚德诺 LTC3260 产品介绍

2026-03-09 0次

特性

V_IN 范围：4.5V 或 32V
反相电荷泵生 –V_IN
电荷泵的输出电流高达100mA
低噪声负 LDO 后置稳压器 (I_LDO^– = 50mA 最大值)
低噪声独立正 LDO 稳压器 (I_LDO⁺ = 50mA 最大值)
在突发模式 (Burst Mode^®) 下，两个LDO稳压器均开启时，静态电流为100μA

50kHz 至 500kHz 可编程振荡器频率
采用陶瓷电容便可稳定工作
短路 / 热保护

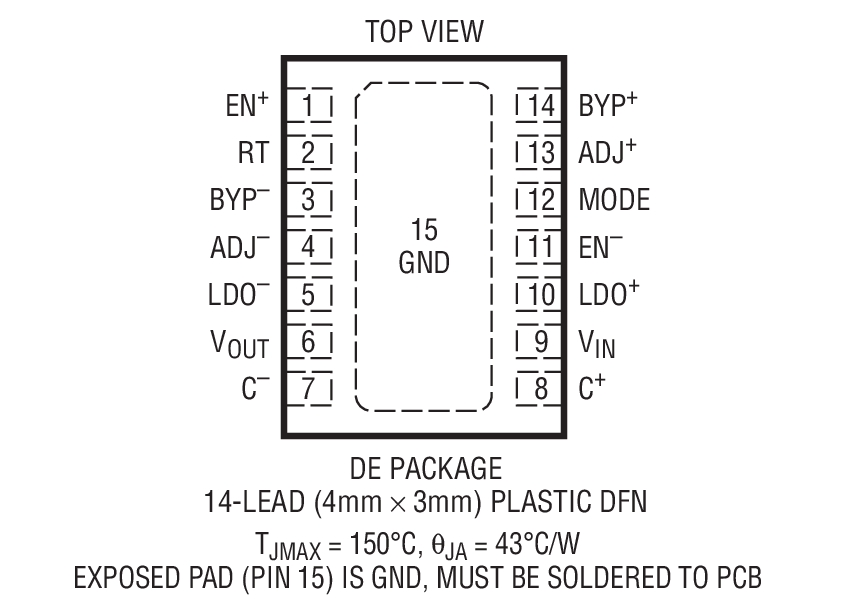

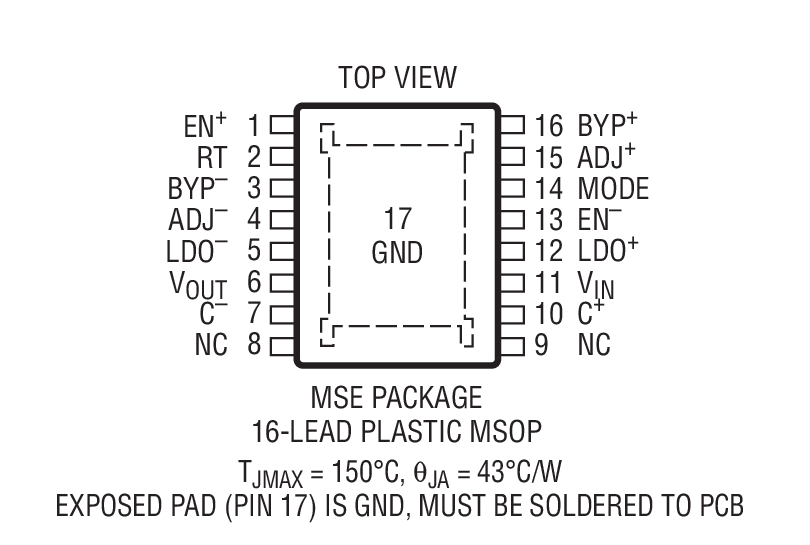

薄型3mm × 4mm 14引脚DFN封装和散热增强型16引脚MSOP封装
通过AEC-Q100汽车应用认证

产品详情和应用

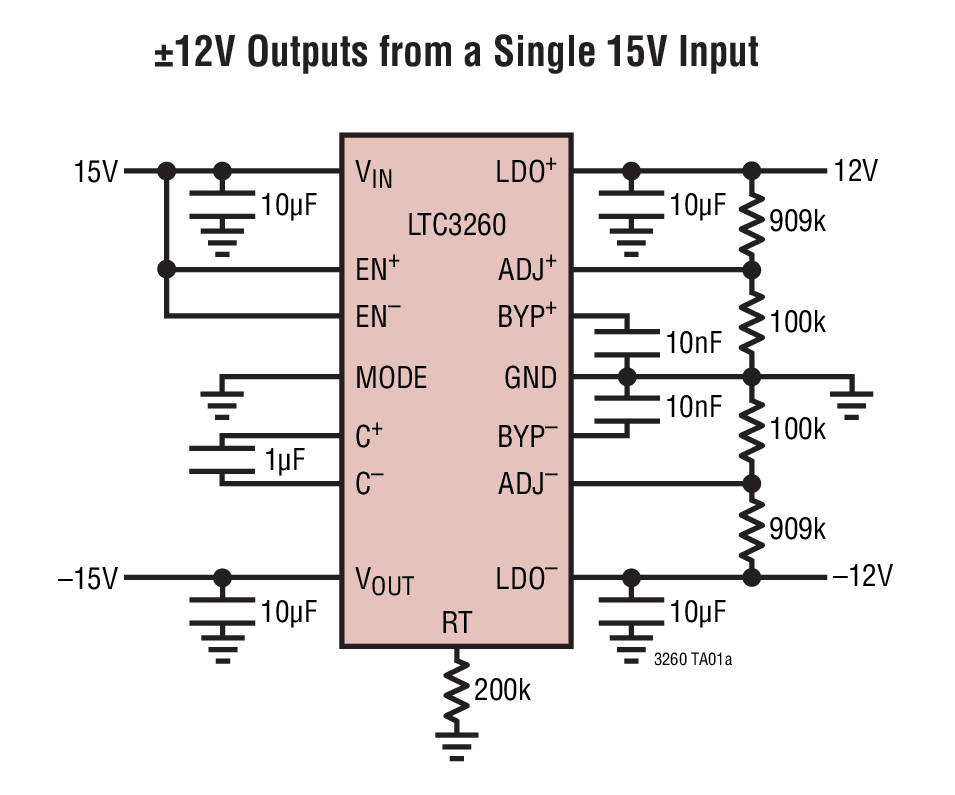

LTC3260 是一款低噪声、双极性输出电源，包括一个兼具正和负 LDO 稳压器的负输出充电泵。充电泵在一个 4.5V 至 32V 的宽输入范围内运作，并能够输送高达 100mA 的输出电流。每个 LDO 稳压器可提供高达 50mA 的输出电流。负 LDO 后置稳压器采用充电泵输出来供电。LDO 输出电压可使用外部电阻分压器进行调节。

充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式中，充电泵 V_OUT 调节至 –0.94 • V_IN，而且 LTC3260 在两个 LDO 稳压器均处于接通状态时仅吸收 100μA 的静态电流。在恒定频率模式中，充电泵产生一个等于 –V_IN 的输出，并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3260 采用扁平 (高度仅 0.75mm) 3mm x 4mm 14 引脚 DFN 封装和耐热性能增强型 16 引脚 MSOP 封装。

应用

低噪声双极 / 负输出电源
工业 / 仪表低噪声偏置发生器
便携式医疗设备
便携式仪器
