特性

• 具有与 7660 的插入式兼容性，并纳入了以下这些附加特点：
  • 保证工作至 9V (无外部二极管，在整个温度范围内)
  • 升压引脚 (引脚 1) 用于提供较高的开关频率
  • 较低的静态功率
  • 高效的电压倍增器
• 200μA 的最大无负载电源电流 (在 5V)
• 97% 的最小开路电压转换效率
• 95% 的最小电源转换效率
• 宽工作电源电压范围：1.5V 至 9V
• 简单易用
• 商用级器件的性能指标在 –40°C 至 85°C 的温度范围内得到保证

产品详情和应用

LTC^®1044 是一款单片式 CMOS 开关式电容器电压转换器，其采用凌力尔特 (现隶属 ADI) 的增强型 LTCMOS^TM 硅栅工艺制造。LTC1044 可提供多种电压转换功能：可以实现输入电压的反转 (V_OUT = -V_IN)、增加一倍 (V_OUT = 2 V_IN)、分压 (V_OUT = V_IN / 2) 或成倍增加 (V_OUT = ±n V_IN)。

LTC1044 专为与广受欢迎的 7660 具有引脚对引脚兼容性和功能兼容性而设计，该器件提供了重要的特性和在早前 7660 设计基础上所做的改善。这些改善包括：完整的 1.5V 至 9V 电源操作 (在整个工作温度范围内)，无需增设外部保护二极管； 静态电流降低了 2.5 倍以实现更高的电源转换效率；和一种“升压”功能，该功能可用于提升内部振荡器频率以在特定的应用中优化性能。

虽然 LTC1044 提供了明显胜过早前 7660 器件的设计和性能优势，但是它仍然保持了其与现有 7660 设计的兼容性。

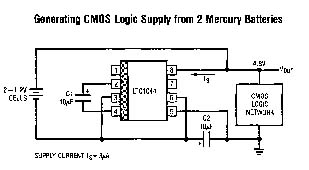

应用

• +5V 至 ±5V 电源的转换
• 精准型分压， V_OUT = V_IN / 2 ± 20ppm
• 电压成倍增加， V_OUT = ±n V_IN
• 电源分离器， V_OUT = ±V_S / 2
