特性

• 输入电压范围：5.5V 至 38V
• 单独使能的 5V 和 3.3V 固定输出
• 5V 输出：100mA (最大值)
• 3.3V LDO 输出：250mA (最大值)
• 具自动模式切换功能的多模式降压型充电泵 (2:1、1:1)
• 低静态电流

  • 当两个输出均在调节时为 20μA (无负载)
  • 在停机模式为 0.5μA
• 专为符合 ISO26262 标准的系统进行设计
• 1.1V 基准输出用于系统诊断
• 具可调定时的上电复位和看门狗控制器
• 在每个输出上提供过流故障保护
• 过热保护
• 150°C 最大工作结温

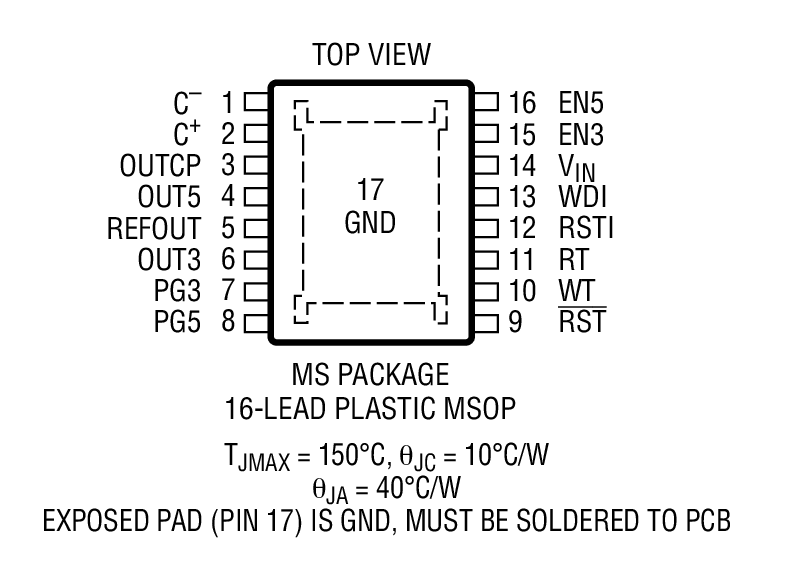

• 耐热性能增强型 16 引脚 MSOP 封装

产品详情和应用

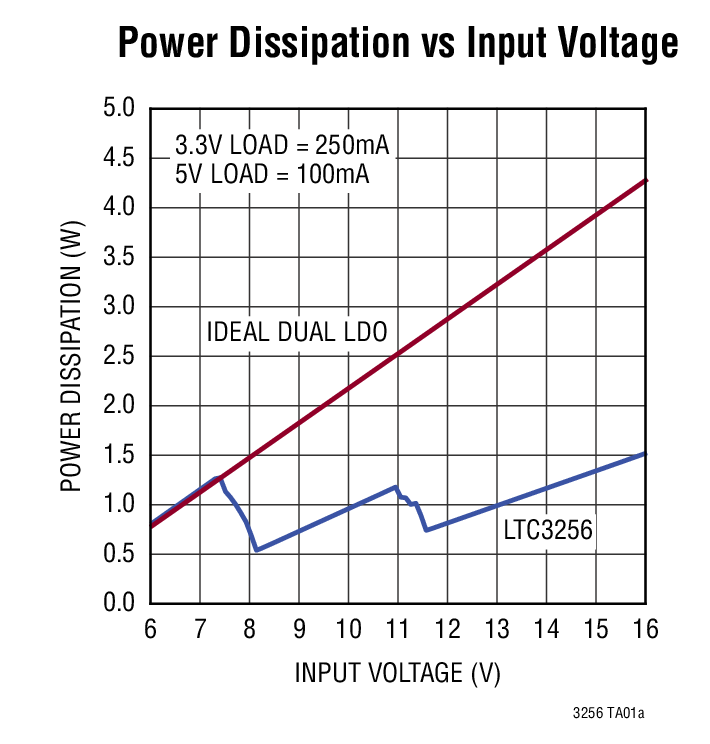

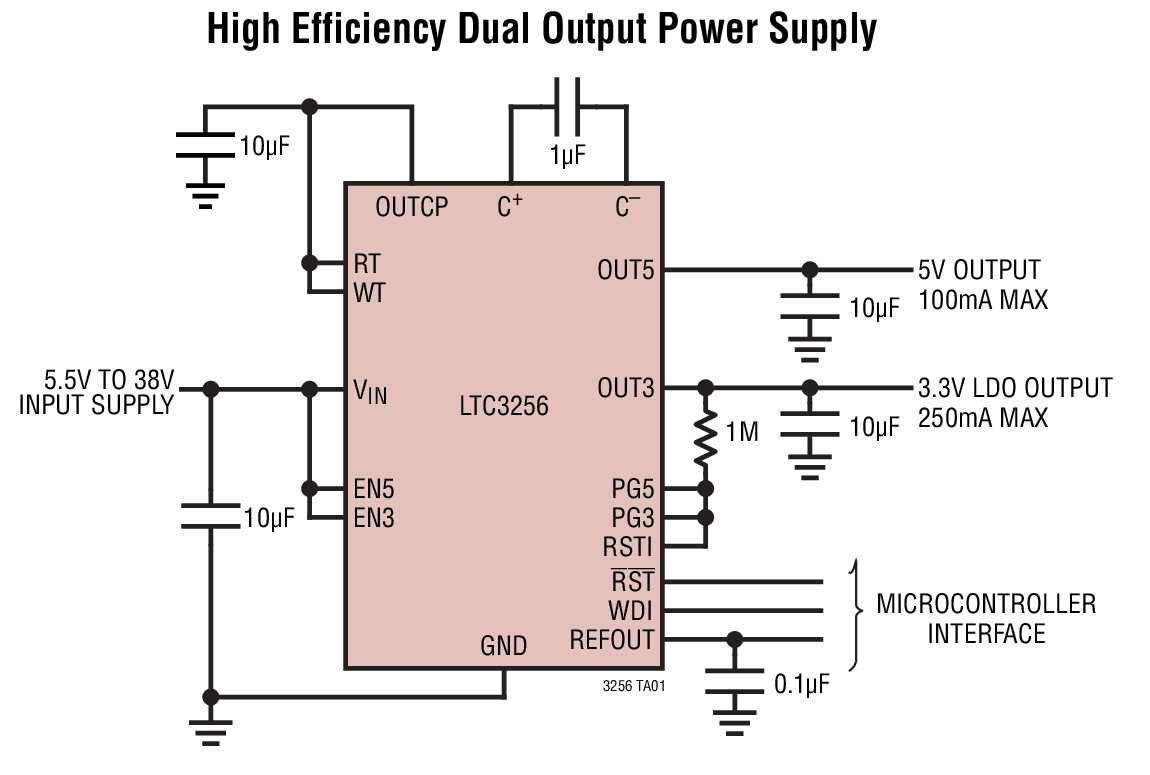

LTC^®3256 是一款宽输入范围开关电容器降压型 DC/DC 转换器，其可产生两个稳定的输出：通过直接连接至充电泵输出产生 5V 输出，和通过一个低压差 (LDO) 线性后置稳压器产生 3.3V 输出。该器件可提供高达 350mA 的总输出电流。在 12V V_IN 和两个输出端上均承受最大负载的情况下，功率耗散比双路输出 LDO 稳压器解决方案减少了 2W 以上。

LTC3256 通过在尽可能宽的工作范围内使充电泵运行于 2:1 模式以较大限度地提高效率，并由于 V_IN 和负载情况而自动地按需切换至 1:1 模式。受控的输入电流和开关转换速率尽量地降低了传导和辐射 EMI。一个集成的看门狗定时器、独立的电源良好输出和复位输入确保了可靠的系统操作和故障监视。一个缓冲 1.1V 基准输出可实现面向安全关键型应用的系统自测试。

LTC3256 拥有众多的安全特性，包括过流故障保护、过热保护和 38V 输入瞬变耐受性。LTC3256 采用具裸露衬垫的耐热性能增强型 16 引脚 MSOP 塑料封装 (MSE16)。

• 汽车 ECU / CAN 收发器电源
• 工业 / 电信内务处理电源
• 低功率 12V 至 5V 和 3.3V 转换
