特性

• 50mA 输出电流
• 具有与 ICL7660 / LTC1044 的插入式兼容性
• R_OUT = 35Ω (最大值)
• 300μA 的最大无负载电源电流 (在 5V)
• 升压引脚 (引脚 1) 用于提供较高的开关频率
• 97% 的最小开路电压转换效率
• 95% 的最小电源转换效率
• 宽工作电源电压范围：1.5V 至 6V
• 简单易用
• 低成本



产品详情和应用

LTC^®1046 是一款 50mA 单片式 CMOS 开关电容器电压转换器，其在需要更大输出电流的 5V 应用中可插入式替换 ICL7660 / LTC1044。该器件专为给 ≤ 6V 的输入电压提供高电流能力而优化。它通过牺牲工作电压以获得较高的输出电流。LTC1046 可提供多种电压转换功能：可以实现输入电压的反转 (V_OUT = –V_IN)、分压 (V_OUT = V_IN/2) 或成倍增加 (V_OUT = ±nV_IN)。

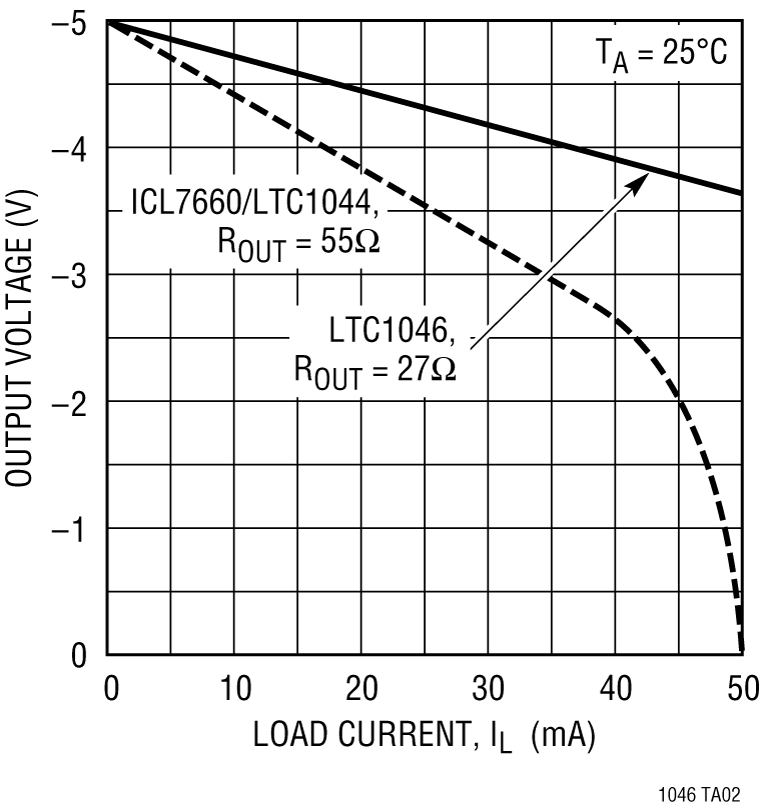

LTC1046 专为与 ICL7660 和 LTC1044 具有引脚对引脚兼容性和功能兼容性而设计，其可提供2.5 倍的输出驱动能力。

• 5V 至 ±5V 电源的转换
• 精准型分压，V_OUT = V_IN/2
• 电源分离器，V_OUT = ±V_S/2
