ADI亚德诺 LTC7825 产品介绍

2026-03-09 0次

特性

宽V_HIGH/V_LOW电压范围：0V/0V至24V/12V
宽V_CC电源范围：4.5V至38V

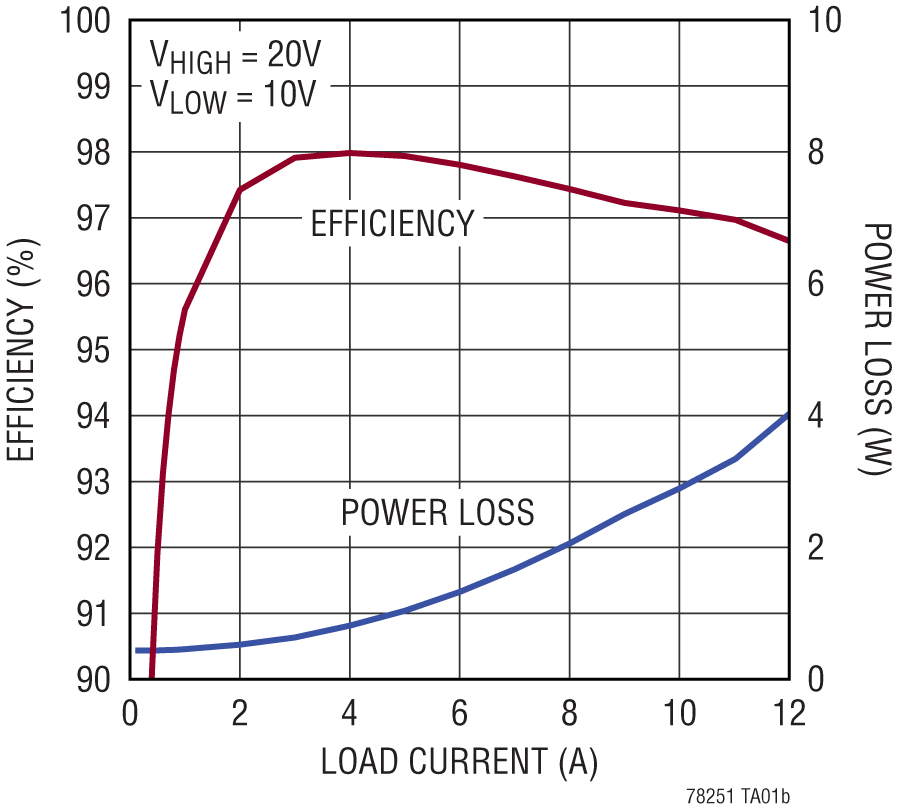

超高效率：10A负载时为97%
通过外部过压保护MOSFET进行输入过压保护
输入和输出短路保护
软启动进入稳态操作

EXTV_CC 能够提供5V至14V输入，实现高效率
浪涌电流限制和保护
集成自举二极管
可编程工作频率：100kHz至1.4MHz
采用4mm × 5mm LGA (LQFN)封装

产品详情和应用

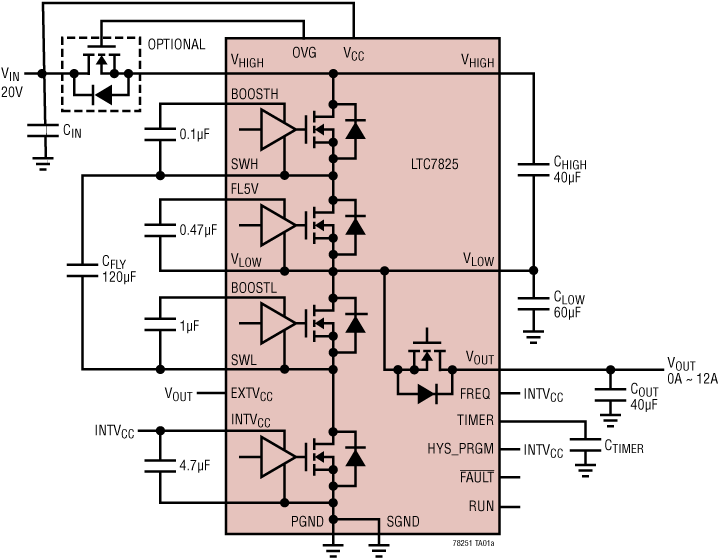

LTC7825是一款全集成式单片DC/DC转换器。在输入输出电压比为2:1的应用中，它通过开关电容架构实现了非常高的效率。当有V_IN和V_HIGH之间的可选MOSFET提供保护时，LTC7825输入可以承受高达40V的瞬态电压。在短路情况下，输入和输出完全断开。LTC7825集成了自举二极管，为需要限流保护的高功率中间总线应用提供外形紧凑且性价比高的解决方案。

LTC7825的工作开关频率可在100kHz至1.4MHz范围内进行线性编程。该器件采用4mm × 5mm LGA (LQFN)封装。

应用

消费电子设备
工业应用
电池应用
