特性

• 升压充电泵可产生 2·V_{IN_P} (V_{IN_P} 范围：4.5V 至 16V)
• 负输出充电泵可产生 –V_{IN_N} (V_{IN_N} 范围：4.5V 至 32V)
• 低噪声正 LDO 后置稳压器可提供高达 50mA
• 低噪声负 LDO 后置稳压器可提供高达 50mA
• 在突发模式 (Burst Mode^®) 操作中具有 135μA 静态电流 (两个 LDO 稳压器均处于导通状态)
• 50kHz 至 500kHz 可编程振荡器频率
• 可在采用陶瓷电容器时保持稳定
• 短路 / 热保护

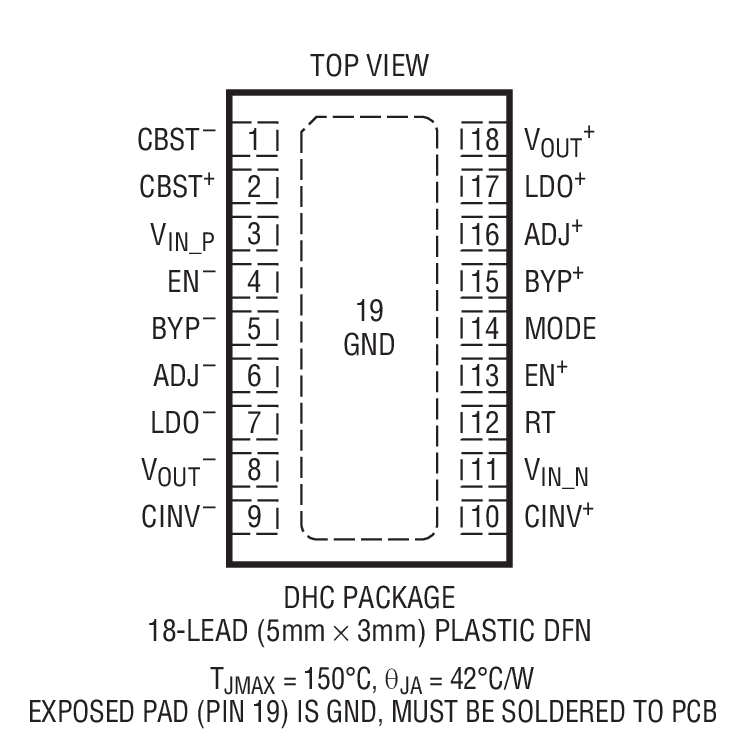

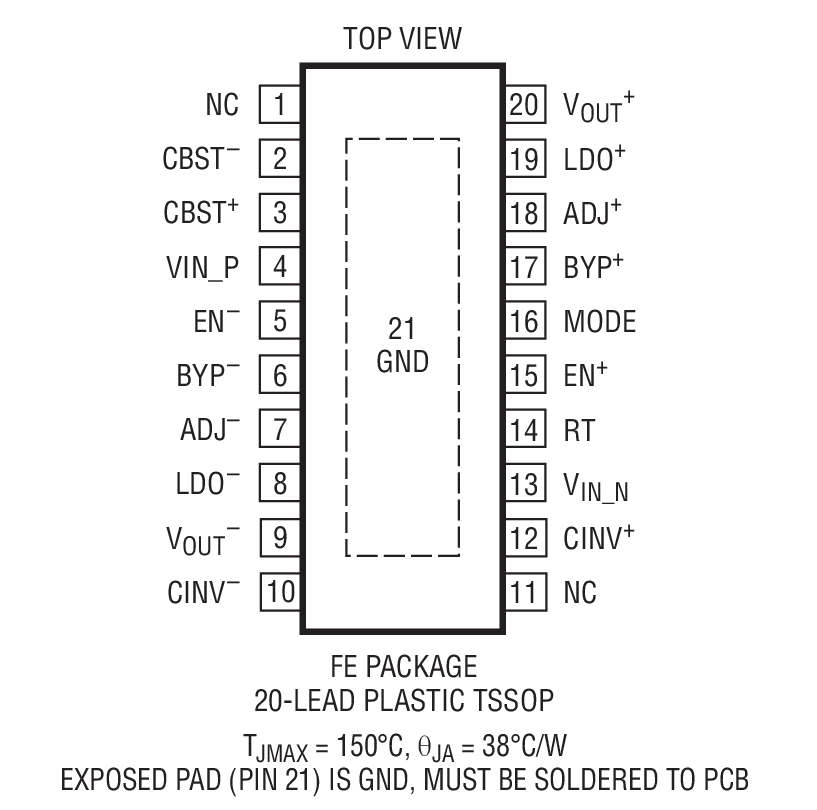

• 扁平的 3mm x 5mm 18 引脚 DFN 封装和耐热性能增强型 20 引脚 TSSOP 封装



产品详情和应用

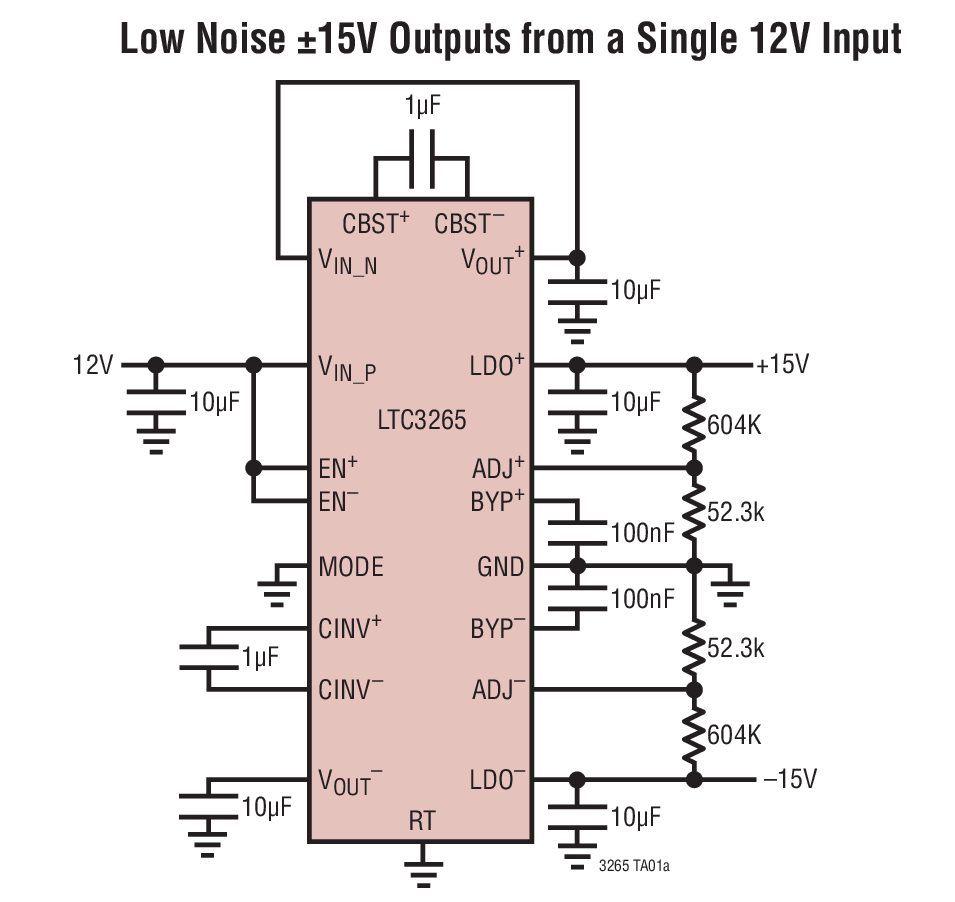

LTC^®3265 是一款低噪声、双极性输出电源，其内置了一个升压充电泵、一个负输出充电泵以及两个低噪声正和负 LDO 后置稳压器。升压充电泵负责给正 LDO 后置稳压器供电，而负输出充电泵则用于给负 LDO 稳压器供电。每个LDO可提供高达 50mA 的输出电流。LDO 输出电压可采用外部电阻分压器来调节。

充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式操作期间，升压充电泵将其输出 (V_OUT⁺) 调节至 0.94 • 2 • V_{IN_P}，而负输出充电泵则把其输出 (V_OUT^–) 调节至–0.94 • V_{IN_N}。在突发模式操作中，LTC3265 仅吸收 135μA 的静态电流 (在两个 LDO 均处于导通状态的情况下)。在恒定频率模式中，升压充电泵和负输出充电泵分别产生等于 2 • V_{IN_P} 和 –V_{IN_N} 的输出，并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3265 采用扁平 3mm x 5mm x 0.75mm 18 引脚 DFN 封装和耐热性能增强型 20 引脚 TSSOP 封装。

• 低噪声双极性 / 负输出电源
• 工业 / 仪表低噪声偏置发生器
