特性

• 可选双模式运作：1:1.5 或 1:2
• 高输出电流：高达 500mA
• 低噪声恒定频率 (1MHz/0.9MHz) 操作*
• V_IN 范围：2.7V 至 5.5V
• 可调输出电压(LTC3203/LTC3203B)
• 用户可选固定输出电压：4.5V 或 5V (LTC3203-1 和 LTC3203B-1)
• 静态电流 I_Q 约为 120µA 的突发模式 (Burst Mode^®) 操作(LTC3203/LTC3203-1)
• 在所有负载条件下均以恒定频率操作 (LTC3203B/ LTC3203B-1)
• 软起动功能限制启动时的浪涌电流
• 短路/热保护
• 停机时负载与输入断接
• 停机电流：< 1µA

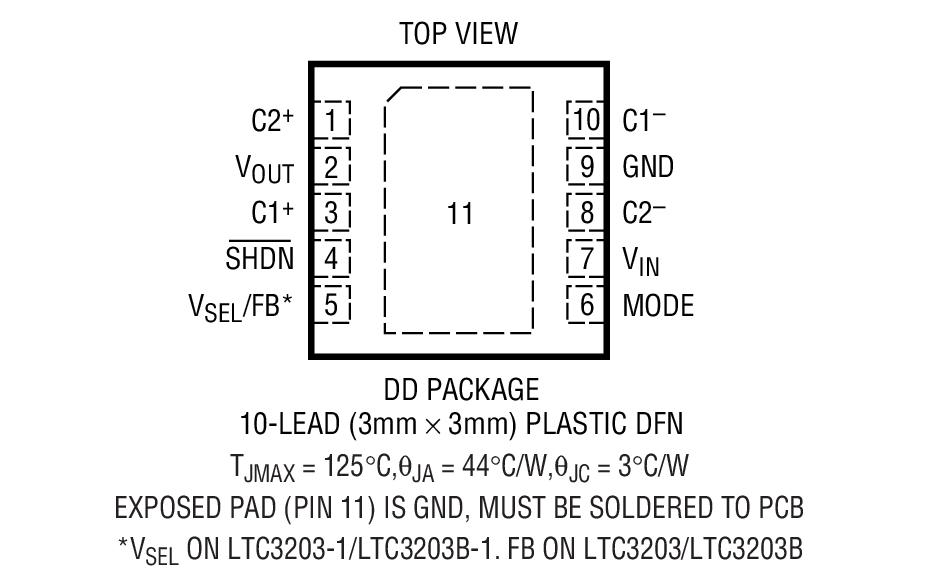

• 采用 10 引脚 (3mm x 3mm) DFN 封装

产品详情和应用

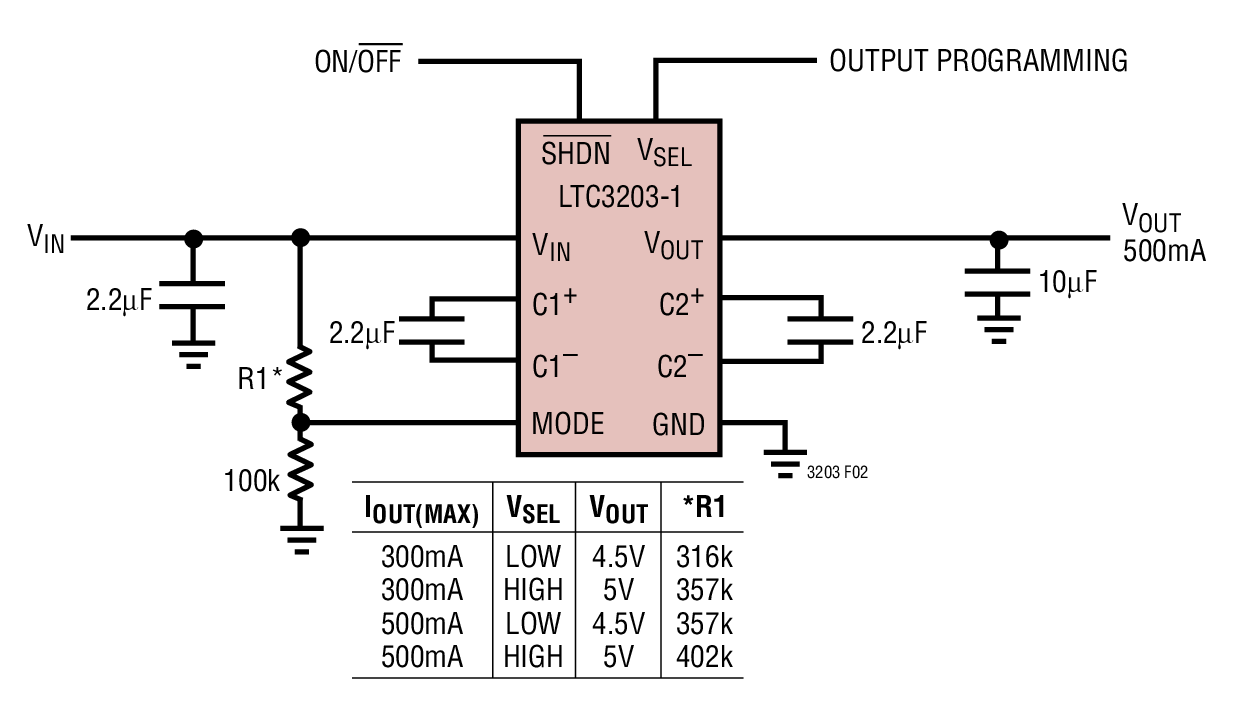

LTC^®3203/LTC3203-1/LTC3203B/LTC3203B-1 是低噪声、高效率充电泵 DC/DC 转换器，可从 2.7V 至 5.5V 输入来驱动高达 500mA 的负载。低外部组件数目 (两个跨接电容器和 V_IN 及 V_OUT 的两个旁路电容器) 使 LTC3203 系列成为小型、电池供电应用的理想选择。

内置软起动电路可在启动期间防止出现过大的浪涌电流。高开关频率允许采用小的外部电容器。LTC3203/LTC3203-1可在轻负载条件下执行自动突发模式 (Burst Mode) 操作，实现低电源电流，而 LTC3203B/ LTC3203B-1 则采用恒定频率操作，实现低输入噪声。

• 用于蜂窝电话/PDA 的高电流 LED 背光照明电源
• 蜂窝电话相机灯电源
• 通用 3.3V 或锂离子电池至 5V 电源
• 便携式 USB ON THE GO (OTG) 设备
