特性

• 升压 / 降压型充电泵可产生 5V
• 输入电压范围：2.7V 至 10V
• 输出电流：
  • 10mA (V_IN > 2.7V)
  • 20mA (V_IN > 3V)
• 3V 至 5V 信号电平变换器
• 在所有的 SIM 触针上均提供了 > 10kV ESD 防护等级
• 短路和过热保护
• 非常低的工作电流：60μA
• 非常低的停机电流：< 1μA
• 软启动功能可限制接通时的浪涌电流
• 可编程的 3V 或 5V 输出电压
• 650kHz 开关频率
• 辅助 4.3V LDO / 电源开关 (仅限 LTC1556)

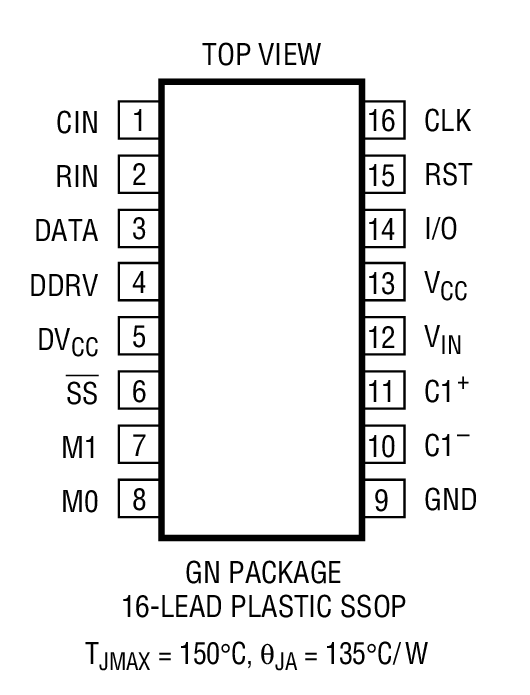

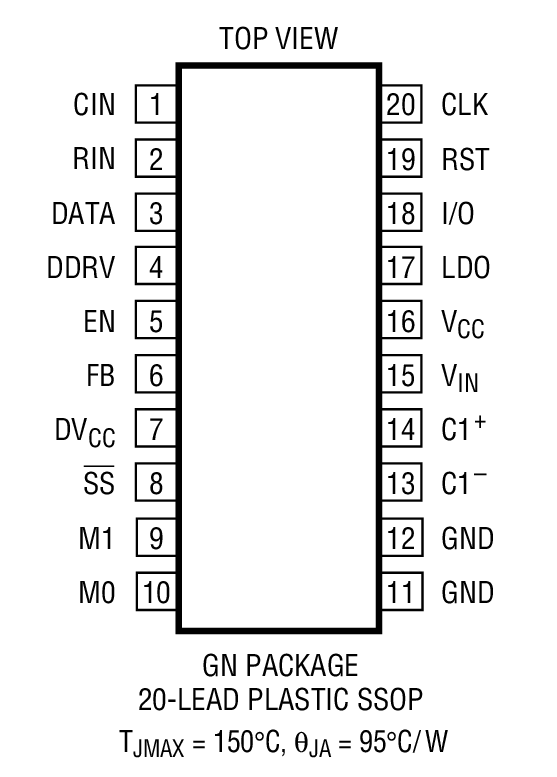

• 采用 16 引脚和 20 引脚窄体 SSOP 封装

产品详情和应用

LTC^®1555 / LTC1556 提供了 3V GSM 蜂窝电话与 3V 或 5V 用户识别模块 (SIM)相连接所需的电源转换和电平移位。这两款器件包含一个充电泵 DC/DC 转换器，可为 SIM 卡提供一个稳定的 5V 电源。输入电压的变化范围可在 2.7V 至 10V，因而允许直接连接至电池。输出电压可以设置为 3V、5V 或直接连接至 V_IN 引脚。

一种软启动功能可限制接通时的浪涌电流，从而可缓解当输入由另一个低功率 DC/DC 转换器提供时有可能引起的启动问题。另外，LTC1556 还包括一个辅助 LDO 稳压器 / 电源开关，可用于为频率合成器或其他低功率电路供电。

60μA 的工作电流和 1μA 的停机电流较大限度延长了电池寿命。由于采用了小型 16 引脚和 20 引脚窄体 SSOP 封装，而且仅需 3 个小的外部电容器，因此较大限度缩减了电路板面积。

应用

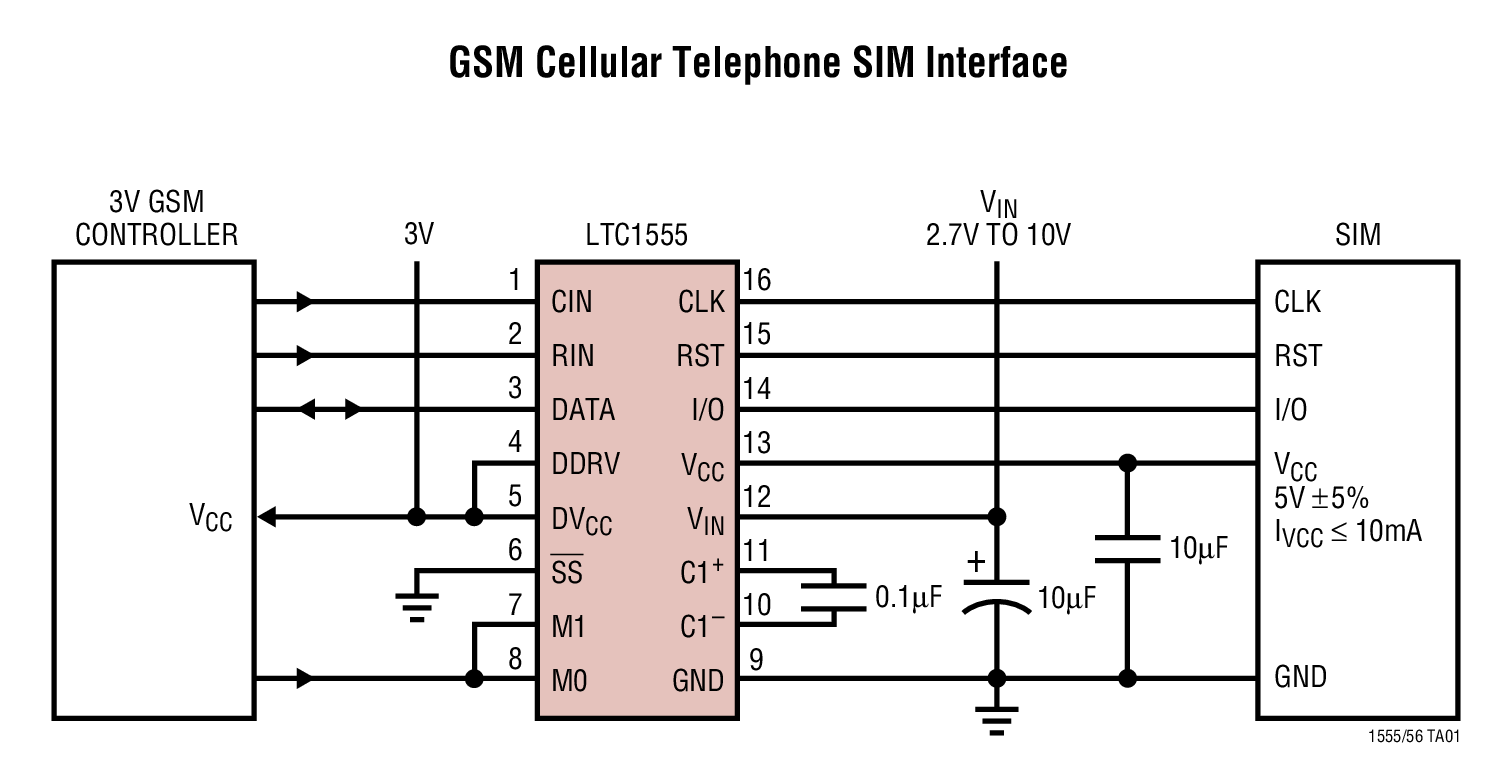

• GSM 蜂窝电话中的 SIM 接口
• 智能卡阅读器
