• 两个串联超级电容器的高效率升压/降压充电

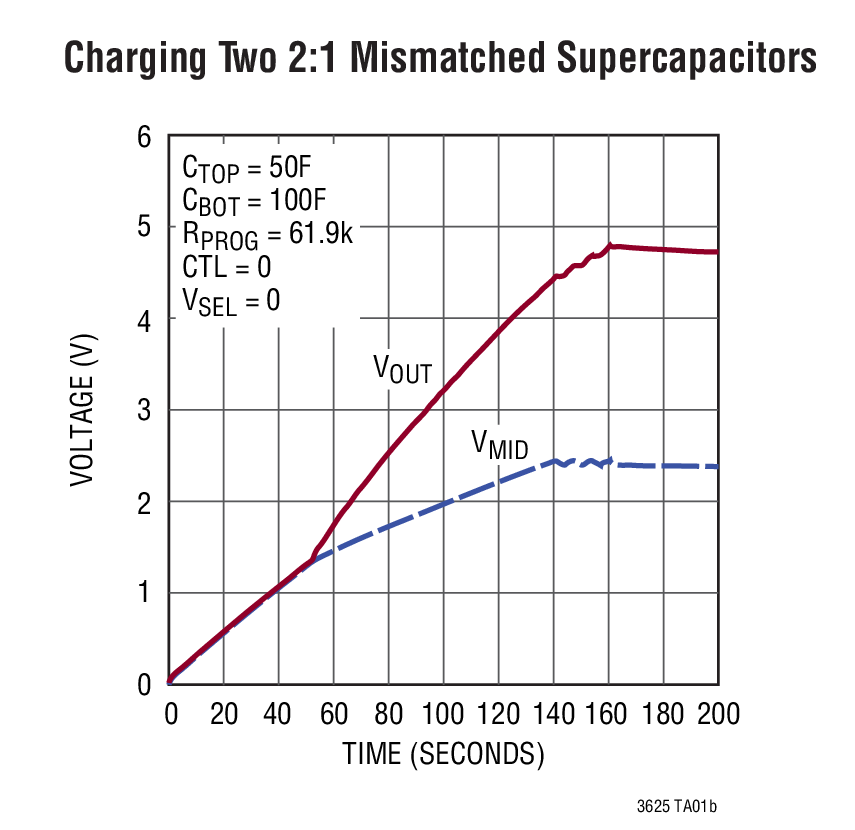

• 自动电池平衡可防止电容器在充电期间出现过压状况
• 高达 500mA (单个电感器)、1A (双电感器) 的可编程充电电流
• V_IN = 2.7V 至 5.5V
• 每节超级电容器可选的 2.4V/2.65V 稳压 (LTC3625)
• 每节超级电容器可选的 2V/2.25V 稳压 (LTC3625-1)
• 低的无负载静态电流：23μA
• 在停机模式中 I_VOUT、I_VIN < 1μA
• 扁平 12 引脚 3mm x 4mm DFN 封装

产品详情和应用

LTC^®3625/LTC3625-1 是可编程超级电容器充电器，专为从一个 2.7V 至 5.5V 输入电源将两个串联超级电容器充电至一个固定输出电压 (可选择 4.8V/5.3V 或 4V/4.5V) 而设计。自动电池平衡功能可在实现充电速率较大化的同时防止任一个超级电容器遭受过压损坏。无需使用平衡电阻器。

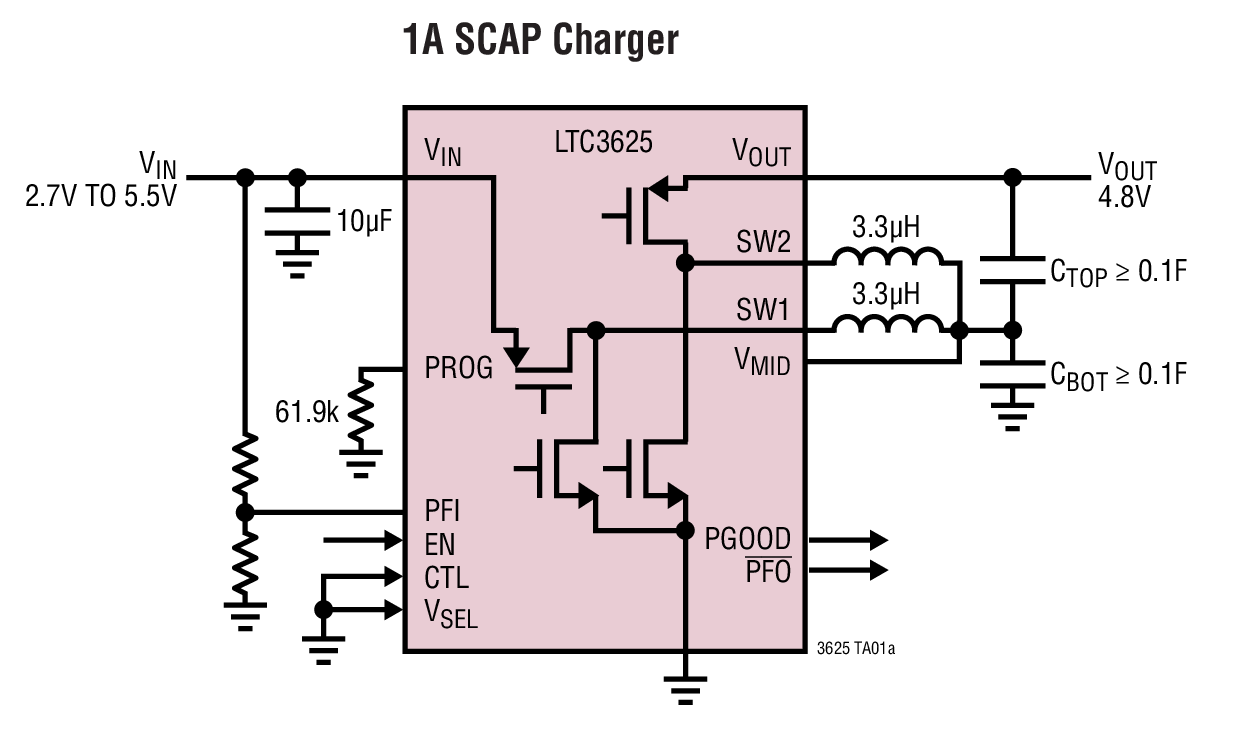

高效率、高充电电流、低静态电流和极低的外部组件数目 (一个电感器、V_IN 上的一个旁路电容器和一个编程电阻器) 使得 LTC3625/LTC3625-1 非常适合小外形的后备或高峰值功率系统。

充电电流/最大输入电流水平利用一个外部电阻器来设置。当输入电源拿掉和/或 EN 引脚为低电平时，LTC3625/LTC3625-1 将自动进入一种低电流状态，此时从超级电容器吸收的电流小于 1μA。

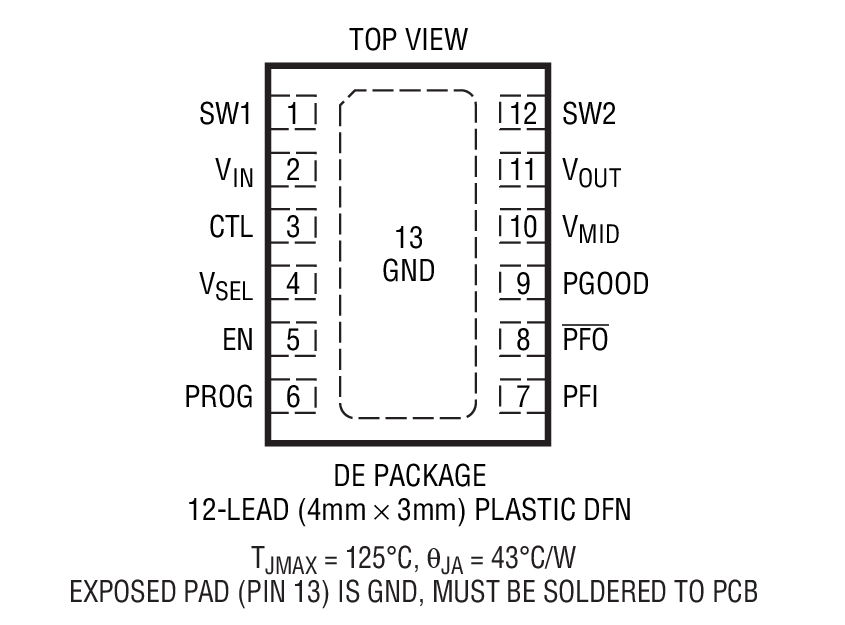

LTC3625/LTC3625-1 采用紧凑型 12 引脚3mm x 4mm x 0.75mm DFN 封装。
