ADI亚德诺 LTC3240 产品介绍

2026-03-09 0次

特性

升压/降压型充电泵产生了固定的 3.3V 或 2.5V 输出
V_IN 范围：1.8V 至 5.5V
输出电流高达 150mA
自动模式切换
在升压模式中执行恒定频率 (1.2MHz) 操作
在降压模式中执行低压差稳压器操作
低无负载静态电流：I_Q = 65µA
内置软起动功能可减小涌入电流
停机功能可使负载与输入断接
停机电流 < 1µA
短路/热保护

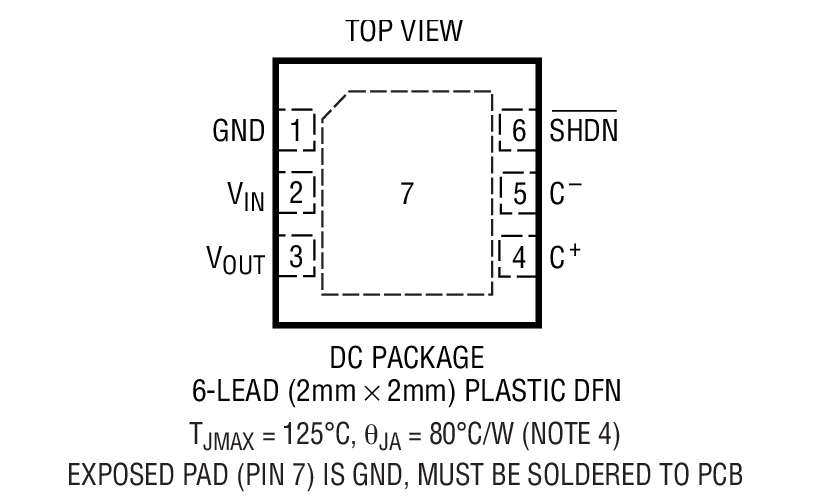

采用 6 引脚 (2mm x 2mm) DFN 封装

产品详情和应用

LTC^®3240-3.3/LTC3240-2.5 是升压/降压型充电泵 DC/DC 转换器，可在很宽的输入电压范围内 (1.8V 至 5.5V) 产生一个固定的已调输出电压 (3.3V 或 2.5V)。

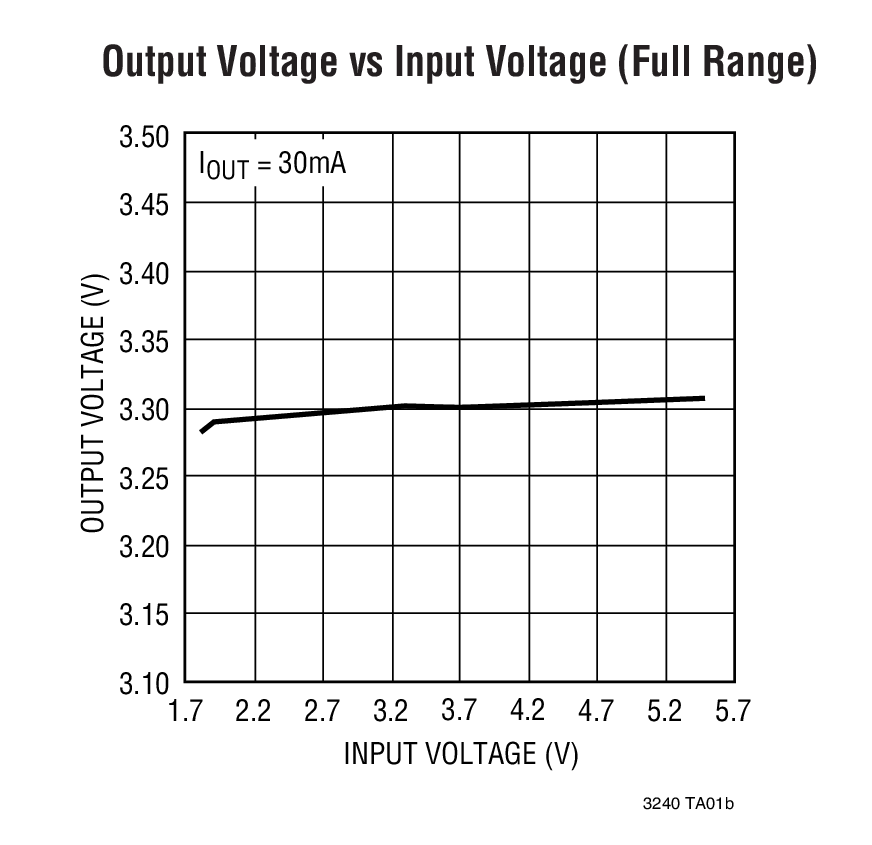

当输入电压高于已调输出电压时，LTC3240 起一个低压差稳压器的作用。一旦输入电压降至比已调输出电压高出的幅度不到 100mV 时，该器件将自动切换至升压模式。在升压模式中，LTC3240 起一个恒定频率 (1.2MHz) 倍压充电泵的作用。

LTC3240-3.3/LTC3240-2.5 具有很低的无负载工作电流 (典型值为 65µA)，并在停机模式中具有超低的工作电流 (< 1µA)。内置软起动电路可防止在启动期间产生过大的涌入电流。热停机和电流限制电路使得该器件能够承受 V_OUT 至 GND 的连续短路。

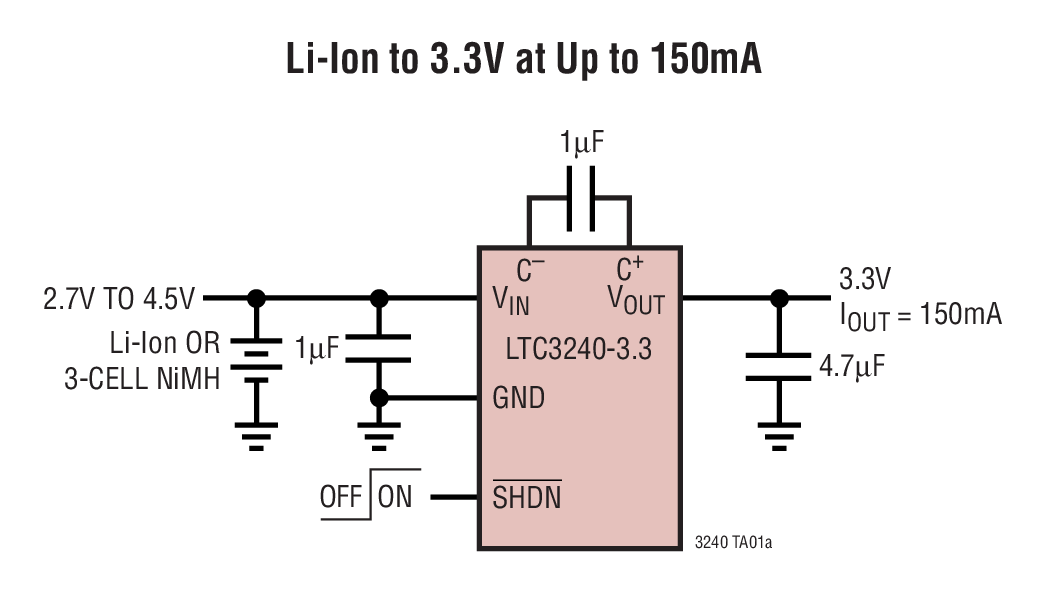

LTC3240-3.3/LTC3240-2.5 仅需 3 个纤巧的外部陶瓷电容器，以实现超小的应用占板面积。LTC3240-3.3/LTC3240-2.5 采用 6 引脚 (2mm x 2mm) DFN 封装。

Applications

两节 AA 电池至 2.5V
2 - 3 节 AA 电池/锂离子电池至 3.3V
面向众多手持式产品中的照相机、I/O 电源、音频、PC 卡、各种逻辑电路等的低功率电源
