特性

• 5V 输出电流：100mA (V_IN ≥ 3V)
• 3.3V 输出电流：80mA (V_IN ≥ 2.5V)
• 超低功率：20μA 静态电流
• 稳定的输出电压：3.3V ±4%，5V ±4%，可调型
• 无电感器
• 短路 / 热保护
• V_IN 范围：2V 至 5.5V
• 800kHz 开关频率
• 非常低的停机电流：<2μA
• 停机模式使负载与 VIN 断接
• 电源良好 / 欠压输出
• 可调的软启动时间
• 采用 8 引脚 MSOP 封装

产品详情和应用

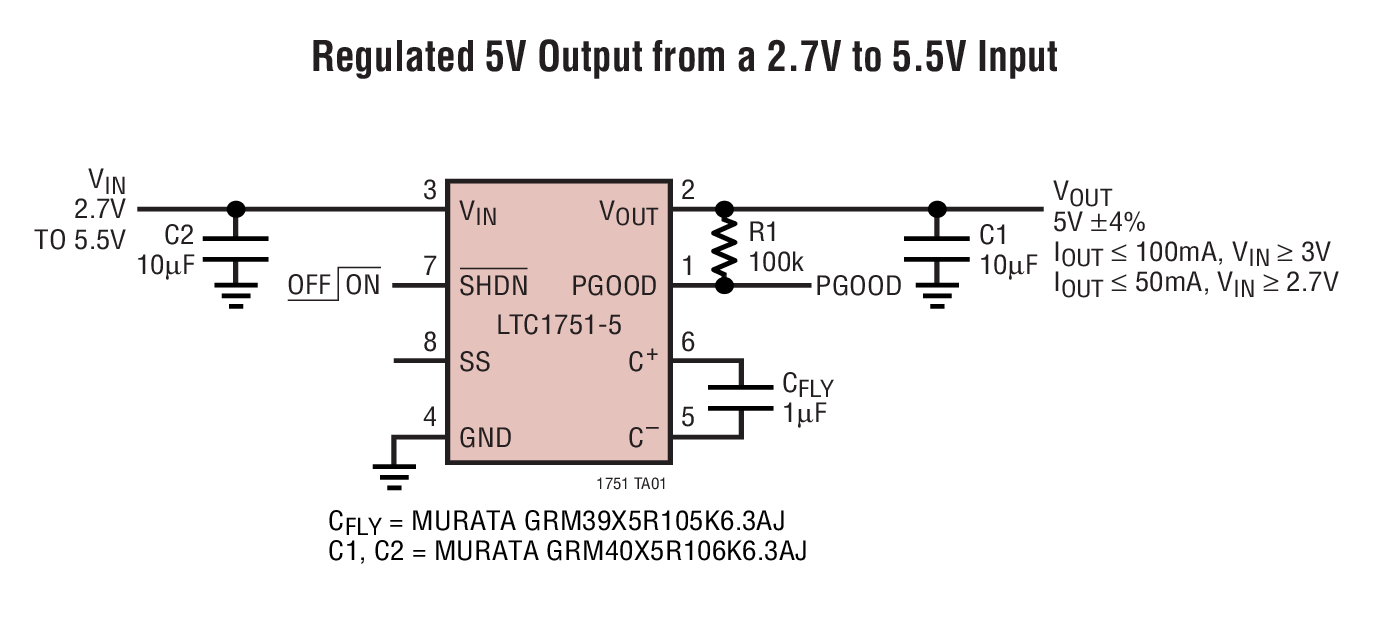

LTC^®1751 系列是微功率充电泵 DC/DC 转换器，可在高达 100mA 电流下产生一个稳定的输出电压。输入电压范围为 2V 至 5.5V。极低的工作电流 (无负载时的典型值为 20μA) 和低的外部组件数 (一个跨接电容器以及 V_IN 和 V_OUT 上的两个小的旁路电容器) 使其非常适合小型电池供电式应用。

LTC1751 系列起突发模式 (Burst Mode^®) 开关电容器电压倍增器的作用，以实现超低的静态电流。该系列的器件具有热停机功能，并能安然经受从 V_OUT 至 GND 的持续短路。当输出电压已经达到其终值和输出具有某种欠压故障情况时，LTC1751-3.3 和 LTC1751-5 上的 PGOOD 引脚将发出指示信号。输出电压可调型 LTC1751 的 FB 引脚可用于设置期望的输出电压或电流。在 SS 引脚上可以使用一个任选的软启动电容器，以避免在启动期间产生过大的浪涌电流。

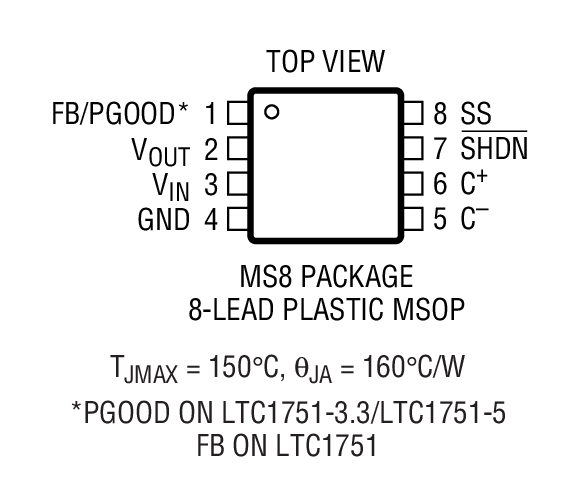

LTC1751 系列采用 8 引脚 MSOP 封装。

• 锂离子电池备份电源
• 局部 3V 和 5V 转换
• 智能卡读取器
• PCMCIA 局部 5V 电源
• 白光 LED 背面照明
