特性

• 降压 / 升压型充电泵可产生 1.8V、3V 或 5V
• 输入电压范围：2.6V 至 6V
• 控制器 V_CC 范围：1.425V 至 4.4V
• 在所有 SIM 触针上均提供了 > 10kV ESD 防护等级
• 短路和过热保护
• 满足所有的 ETSI 和 IMT-2000 SIM 接口要求
• 1.8V 至 5V 信号电平变换器
• 非常低的工作电流：32μA
• 非常低的停机电流：< 1μA
• 软启动功能可限制接通时的浪涌电流
• 1MHz 开关频率

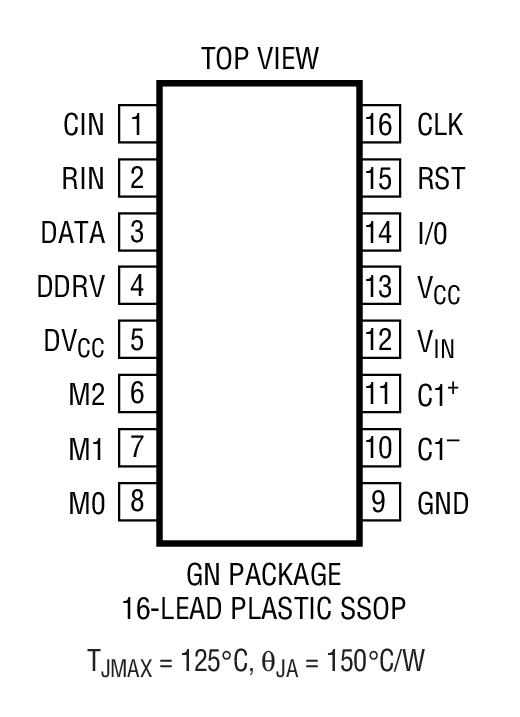

• 采用 16 引脚窄体 SSOP 封装

产品详情和应用

LTC^®1555L-1.8 提供了低电压 GSM 和 WCDMA 蜂窝电话与 1.8V、3V 或 5V 用户识别模块 (SIM) 相连接所需的电源转换和电平移位。该器件包含一个获专利的降压 / 升压型充电泵 DC/DC 转换器*，可为 SIM 卡提供一个稳定的 V_CC 电源电压。输入电压的变化范围可在 2.6V 至 6V，因而允许直接连接至电池。输出电压可以设置为 1.8V、3V、5V 或直接连接至 V_IN 引脚。

内部电平变换器使得采用低至 1.425V 电源工作的控制器能够与 1.8V、3V 和 5V SIM 相连接。一种软启动功能可限制接通时的浪涌电流，从而可缓解当输入由另一个低功率 DC/DC 转换器提供时有可能引起的启动问题。32μA 的工作电流和 1μA 的停机电流较大限度延长了电池使用寿命。由于采用了小型 16 引脚窄体 SSOP 封装，而且仅需 3 个小的外部电容器，因此较大限度缩减了电路板面积。

应用

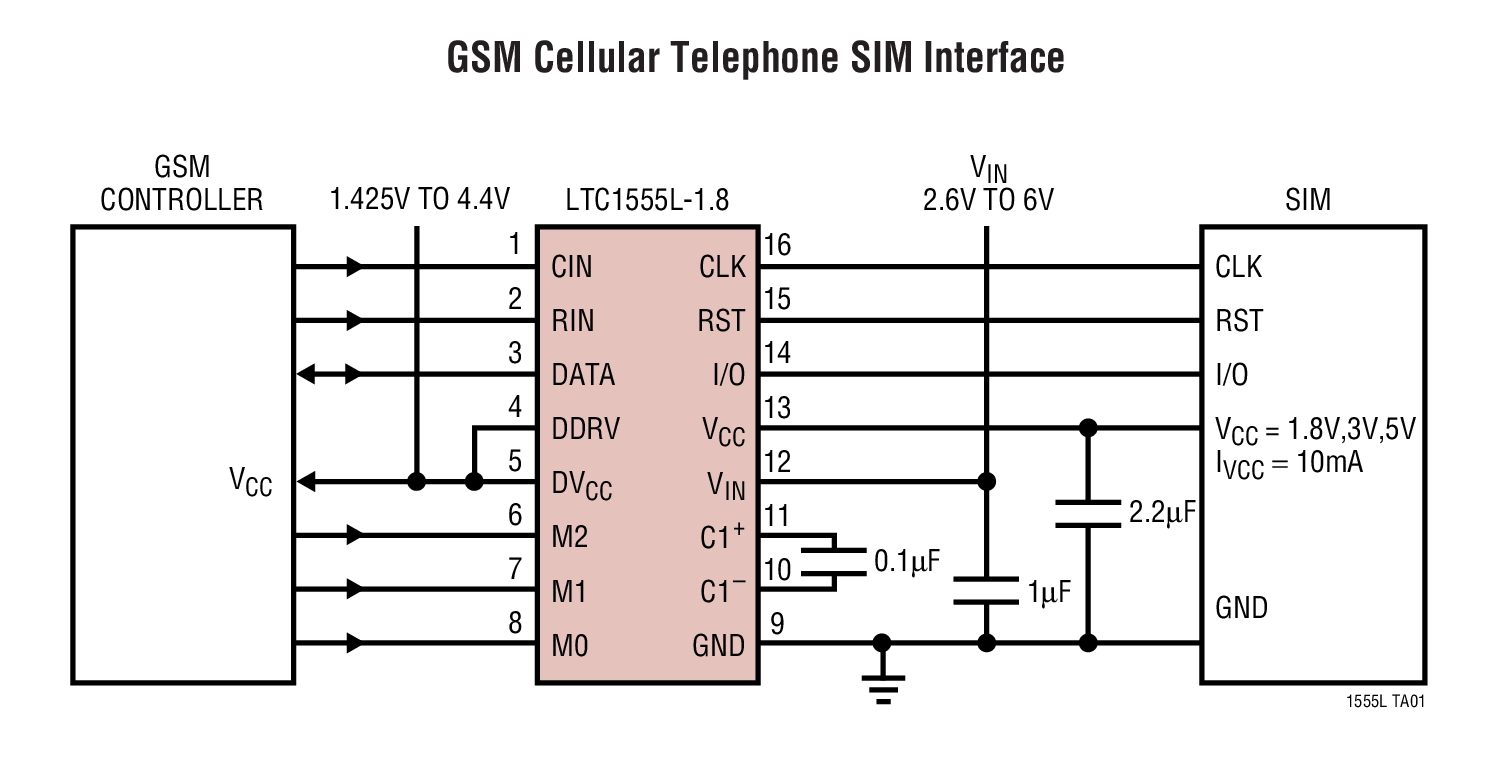

• GSM 蜂窝电话中的 SIM 接口
• WCDMA SIM 接口
• 智能卡阅读器
