ADI亚德诺 ADM8829 产品介绍

2026-03-09 0次

特性

使输入电源电压反相
电压转换效率：99%
输出电流：25 mA
关断功能
仅需两个电容

1 µF 电容
18 Ω输出电阻
输入范围：+1.5 V至+5.5 V
静态电流：600 µA
关断电流：20 nA (ADM8828)

产品详情和应用

ADM8828/ADM8829是一款电荷泵电压反相器，可用于将正输入转换为负电源。+1.5 V至+5.5 V的输入电压可以反相为-1.5 V至-5.5 V的输出电源。这种反相方案是单电源系统产生负电轨的较佳选择。该电荷泵只需要两个小外部电容。可实现最高25 mA的输出电流和99%以上的效率。

ADM8828还提供低功耗关断(SHDN)引脚。该引脚可用于禁用器件并将静态电流降至20 nA。

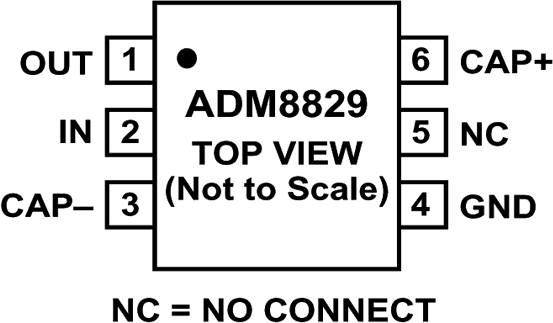

ADM8828/ADM8829采用6引脚SOT-23封装。

应用

手持式仪器仪表
LCD面板
蜂窝电话
PDA
远程数据采集
运算放大器电源
