特性

• 固定的 3.3V 或 5V 输出
• V_IN 范围：
  • 1.8V to 4.5V (LTC3204-3.3/LTC3204B-3.3)
  • 2.7V to 5.5V (LTC3204-5/LTC3204B-5)
• 输出电流：
  • 高达 150mA (LTC3204-5 / LTC3204B-5)
  • 高达 50mA (LTC3204-3.3 / LTC3204B-3.3)
• 具 I_Q = 48µA 的自动突发模式 (Burst Mode^®) 操作 (LTC3204-3.3 / LTC3204-5)
• 在一般负载条件下均执行恒定频率操作 (LTC3204B-3.3 / LTC3204B-5)
• 低噪声恒定频率 (1.2MHz) 操作
• 内置软启动功能电路可减小浪涌电流
• 停机功能使负载与输入断接
• 停机电流 < 1µA
• 短路保护 / 热保护
• 采用外形扁平的 6 引脚 DFN 封装

产品详情和应用

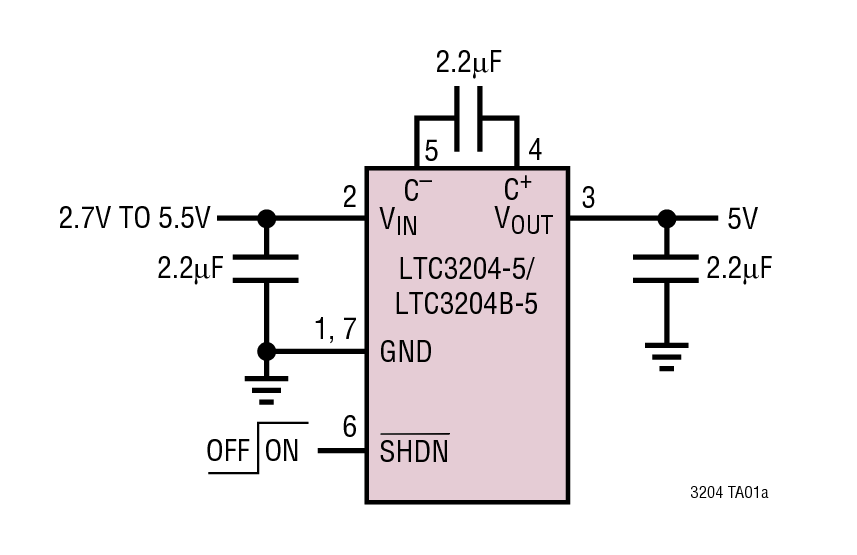

LTC^®3204-3.3 / LTC3204-5 / LTC3204B-3.3 / LTC3204B-5 是低噪声、恒定频率 (1.2MHz) 开关电容电压倍增器。LTC3204-3.3 / LTC3204B-3.3能够采用一个 1.8V (两节碱性电池) 的最小输入电压产生一个 3.3V 的稳定输出电压，而 LTC3204-5 / LTC3204B-5 则能依靠一个 2.7V (锂离子电池) 的最小输入产生 5V 输出电压。

LTC3204-3.3 / LTC3204-5 在轻负载时执行自动突发模式 (Burst Mode^®) 操作以保持低电源电流，而 LTC3204B-3.3 / LTC3204B-5 则在任何负载条件下均执行恒定频率操作。内置的软启动电路可防止在启动期间产生过大的浪涌电流。热停机和电流限制电路使得这几款器件能安然经受从 V_OUT 至 GND 的持续短路。

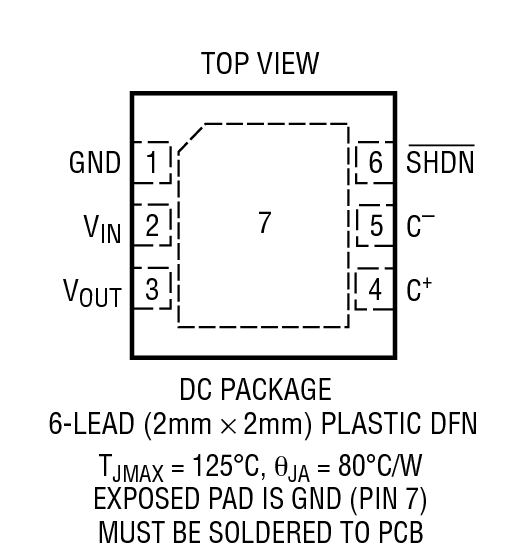

高开关频率允许使用纤巧型陶瓷电容器，因而较大限度减小了总体解决方案占板面积。在停机模式中，负载与 V_IN 断接，而且静态电流减低至 <1µA。LTC3204-3.3 / LTC3204-5 / LTC3204B-3.3 / LTC3204B-5 采用外形扁平 (仅高 0.75mm) 的 6 引脚 2mm x 2mm DFN 封装。

• 两节 AA 电池至 3.3V
• 锂离子电池至 5V
• USB On-The-Go 设备
• 白光 LED 驱动器
• 手持式设备
