LTC1551L

量产

低噪声、开关电容器稳定电压反相器

ADI亚德诺 LTC1551L 产品介绍
2026-03-09 0次

特性


  • 可从单个正电源产生稳定的负电压

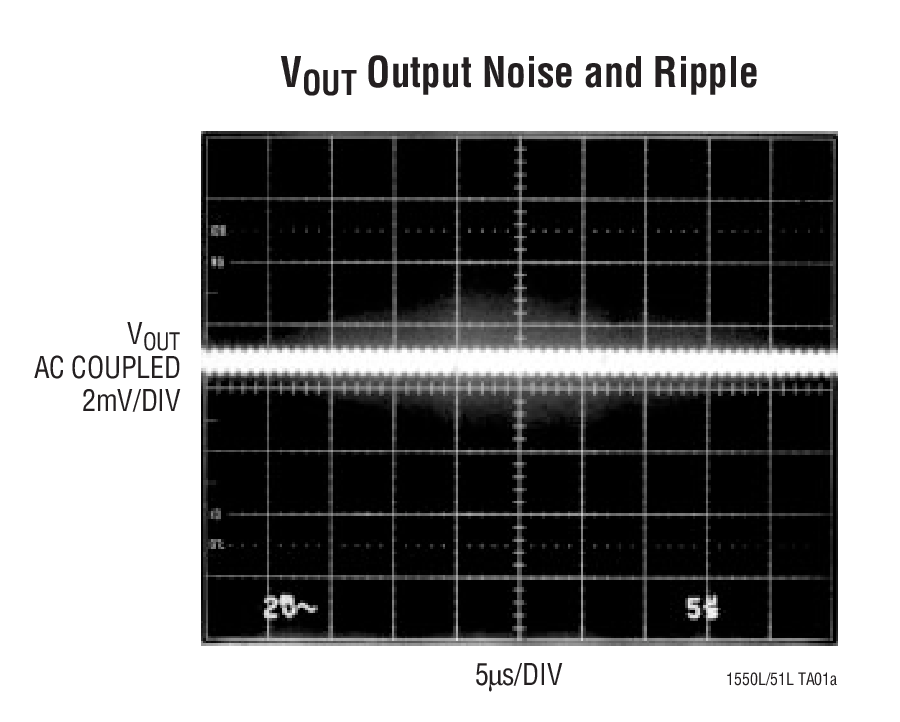

  • 低输出纹波:小于 1mVP-P (典型值)
  • 高的充电泵频率:900kHz
  • 小的充电泵电容器:0.1μF
  • 仅需 4 个外部电容器
  • 固定的 –4.1V、–2.5V、–2V 输出或可调输出
  • 停机模式将电源电流减小至 < 1μA
  • 高输出电流:达 20mA (取决于 VCC 至 VOUT 范围)
  • 输出调节准确度:2.5% (在整个电压、负载和温度范围内)
  • 采用 8 引脚 MSOP 封装、8 引脚窄体 SO 封装和 16 引脚窄体 SSOP 封装


产品详情和应用


LTC®1550L / LTC1551L 是开关电容器充电泵电压反相器,其包含内部线性后置稳压器以较大限度减小输出纹波。LTC1550L 固定输出电压版本包括 –4.1V、–2.5V 和 –2V,纹波电压通常低于 1mVP-P。另外,LTC1550L 还可提供一款可调输出电压版本。在便携式 RF 和蜂窝电话应用中,LTC1550L / LTC1551L 非常适合用作 GaAs 发送器 FET 的偏置电压发生器。

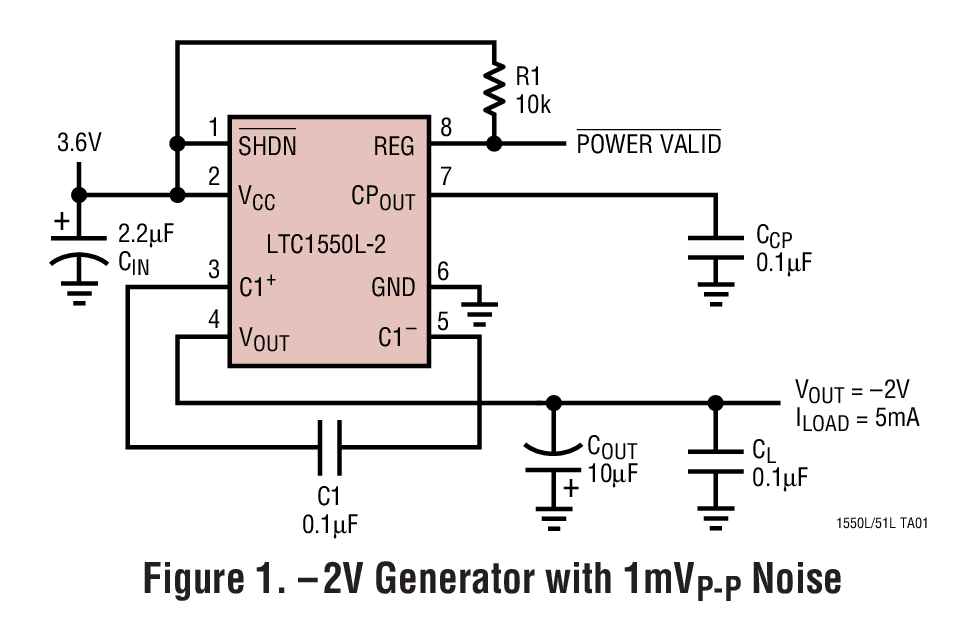

LTC1550L / LTC1551L 依靠 2.7V 至 5.5V 单电源工作,当采用一个 5V 电源时,其吸收的典型静态电流为 3.5mA。每款器件具有一个可兼容 TTL 的停机引脚,该引脚可把电源电流降至 0.2μA (典型值)。LTC1550L 的停机引脚为低电平有效 (SHDN<--->),而 LTC1551L 的停机引脚则为高电平有效 (SHDN)。只需要 4 个外部组件:1 个输入旁路电容器、2 个 0.1μF 充电泵电容器和 1 个位于线性稳压器输出端上的滤波电容器。提供可调输出的 LTC1550L / LTC1551L 需要两个附加电阻器以设定输出电压。LTC1550L / LTC1551L 将提供高达 20mA 的输出电流 (取决于 VCC 至 VOUT 范围),同时维持有保证的 ±2.5% 输出调节准确度。

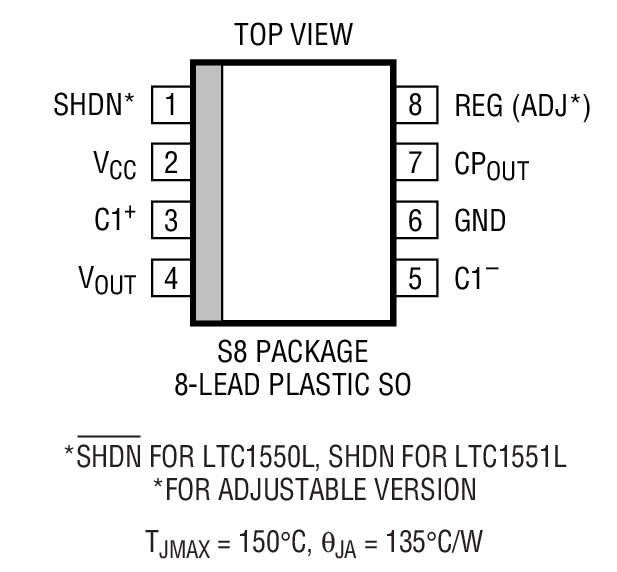

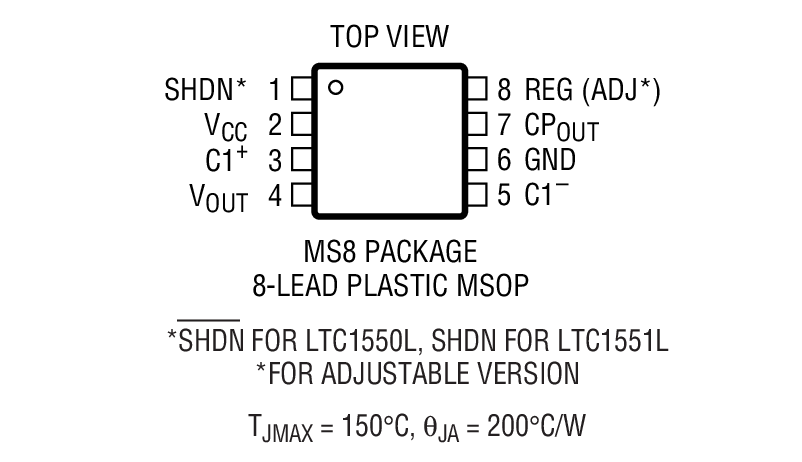

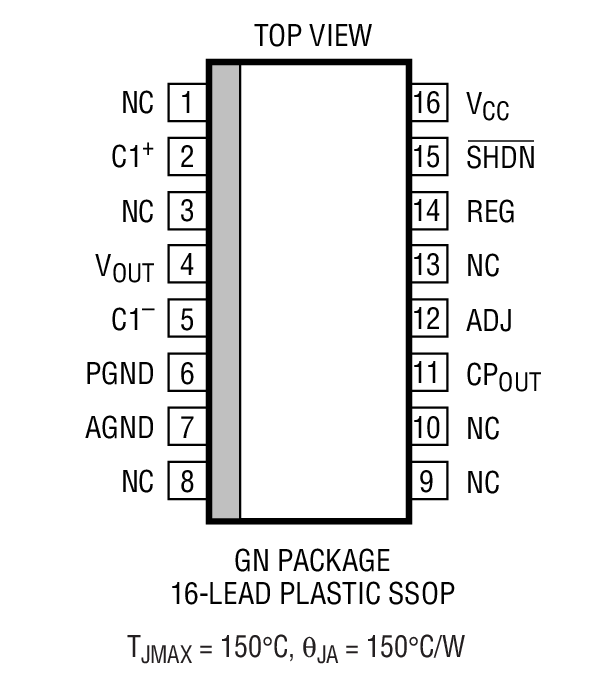

固定电压和可调的 LTC1550L / LTC1551L 均采用 8 引脚 MSOP 封装和 SO 塑料封装:可调的 LTC1550L 还可提供具 REG 引脚的 16引脚 SSOP 封装。

应用
  • GaAs FET 偏置发生器
  • 负电源发生器
  • 电池供电型系统
  • 单电源应用
