特性

• 输入电压范围：2.4V 至 6V
• 固定的输出电压：1.8V ±4%，2V ±4%
• 输出电流：高达 100mA
• 无电感器

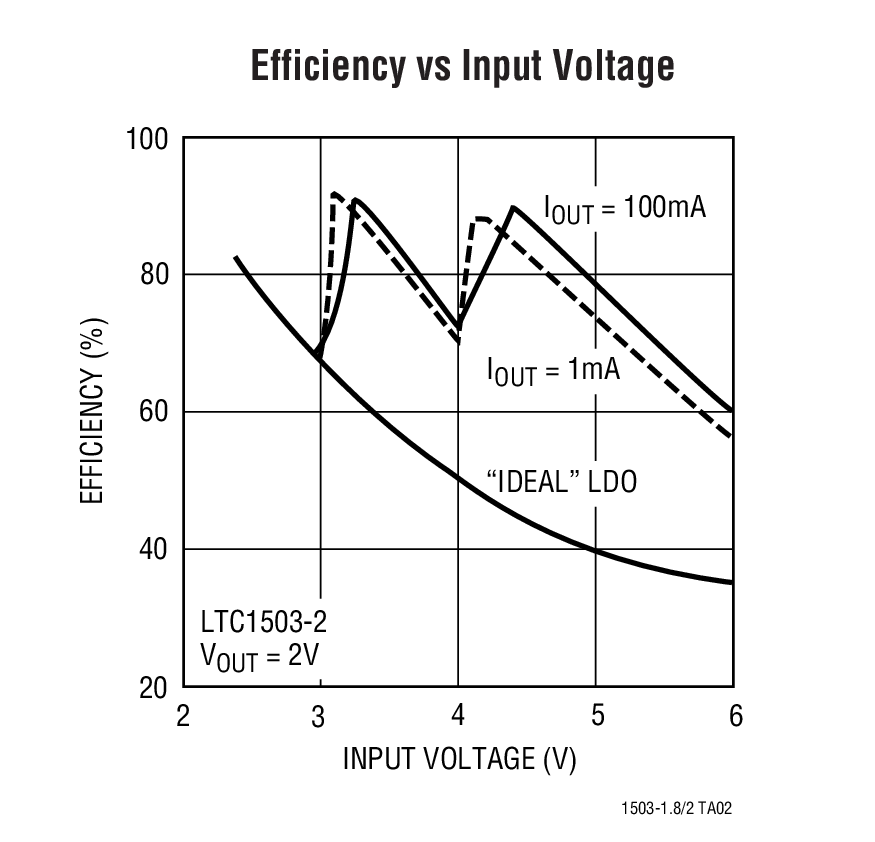

• 典型效率比 LDO 高 25%
• 低工作电流：25μA
• 低停机电流：5μA
• 600kHz 开关频率
• 停机模式使负载与 V_IN 断接
• 软启动可限制接通时的浪涌电流
• 短路和过热保护

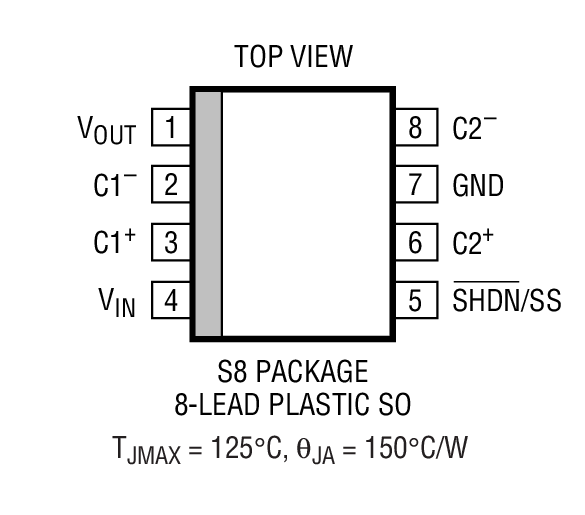

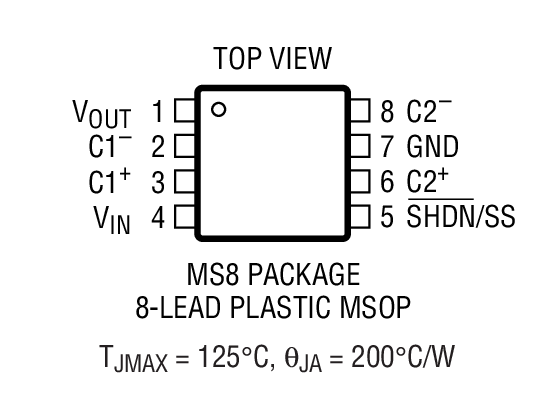

• 采用 8 引脚 MSOP 封装和 SO 封装

产品详情和应用

LTC^®1503-1.8 / LTC1503-2 是开关电容器降压型 DC/DC 转换器，可从一个 2.4V 至 6V 输入产生一个稳定的输出。这两款器件运用开关电容器分数转换以在整个输入范围内实现高效率。无需电感器。内部电路控制降压转换比，以在输入电压和负载条件变化时优化效率。LTC1503-1.8 / LTC1503-2 的典型效率比低压差 (LDO) 线性稳压器高 25%。

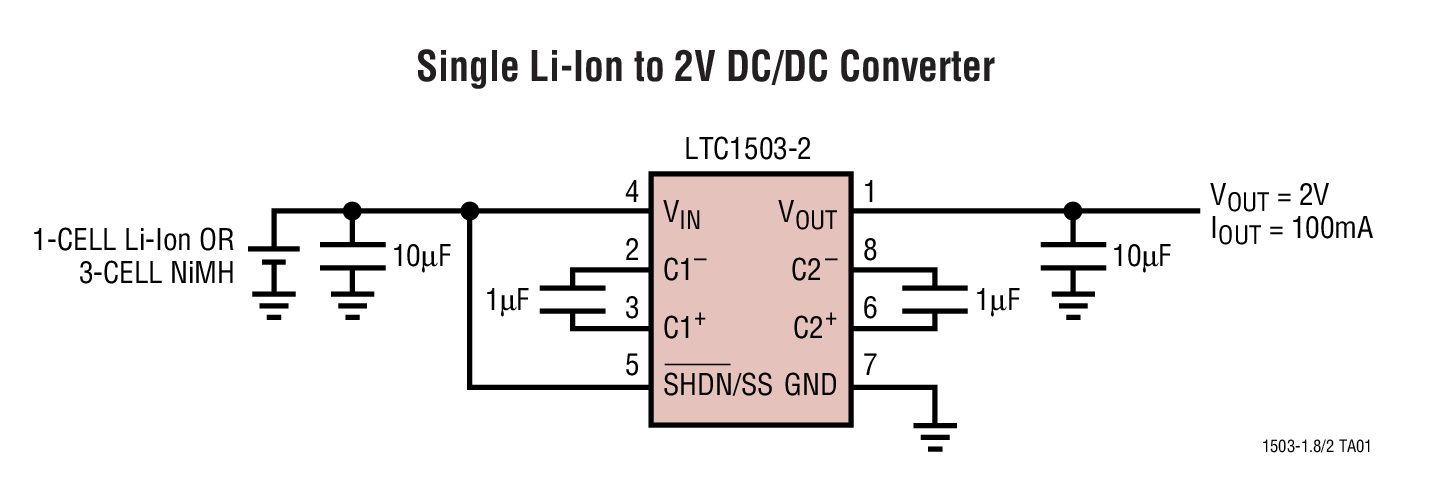

实现稳压所采取的方法是，检测输出电压并根据需要启用内部开关网络以保持一个固定的输出电压。这种稳压方法使得这些器件能够在极轻的负载条件下实现高效率。低工作电流 (无负载时为 25μA，在停机模式中则为 5μA) 和低外部组件数 (两个 1μF跨接电容器和两个 10μF 旁路电容器) 使得 LTC1503-1.8 / LTC1503-2 非常适合空间受限的电池供电型应用。这两款器件拥有全面的短路和过热保护功能。

LTC1503-1.8 / LTC1503-2 采用 8 引脚 MSOP 封装和 SO 封装。

• 蜂窝电话
• 手持式计算机
• 智能卡读取器
• 低功率 DSP 电源
• 便携式电子设备
• 手持式医疗仪器
