特性

• 峰值输出电流：4 A
• 工作电压

  • 高端或低端相对于输入：537 VDC _PEAK
  • 高端/低端差分：800 VDC _PEAK
• 高工作频率：
  1 MHz（最大值）
• 3.3 V至5 V CMOS输入逻辑
• 4.5 V至18 V输出驱动
• UVLO：2.5 V _VDD1

  • ADuM3223A/ADuM4223A UVLO：4.1 V V _DD2
  • ADuM3223B/ADuM4223B UVLO：7.0 V V _DD2
  • ADuM3223C/ADuM4223C UVLO：11.0 V V _DD2
• 精确定时特性

  • 隔离器和驱动器传播延迟：54 ns（最大值）
  • 通道间匹配：5 ns（最大值）
• CMOS输入逻辑电平
• 高共模瞬变抗扰度：>25 kV/μs
• 增强的系统级ESD保护性能，符合IEC 61000-4-x标准
• 工作结温最高可达：125°C
• 热关断保护
• 默认低电平输出
• 安全和法规认证
  • ADuM4223 16引脚宽体SOIC封装
    • UL认证(UL 1577)
      • 1分钟5000 V rms，SOIC长封装
    • CSA元件验收通知5A
    • VDE合格证书
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • V_IORM = 849 V峰值
• 通过汽车应用认证

产品详情和应用

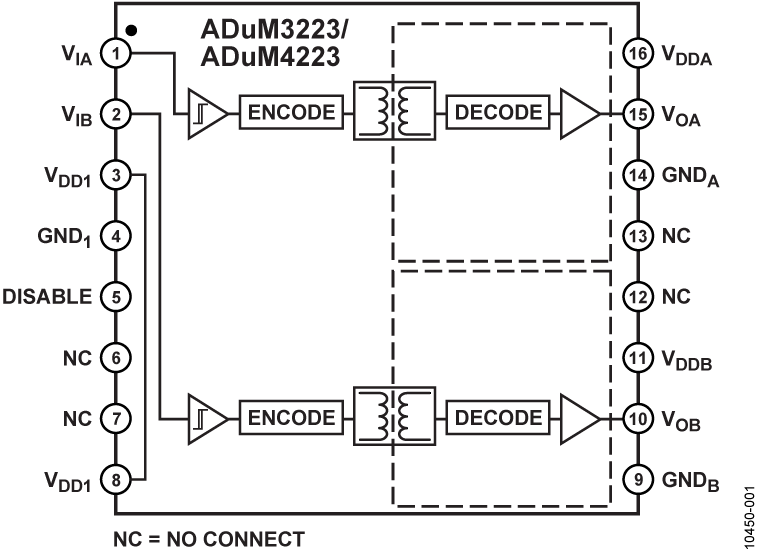

ADuM3223/ADuM4223是4 A隔离式半桥栅极驱动器，采用ADI公司的iCoupler^®技术，提供独立且隔离的高端和低端输出。ADuM3223能够提供3000 V rms隔离，采用窄体16引脚SOIC封装，ADuM4223则提供5000 V rms隔离，采用宽体16引脚SOIC封装。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于脉冲变压器和栅极驱动器组合等替代器件的出色性能特征。

ADuM3223/ADuM4223隔离器均提供两个独立的隔离通道。这些器件采用3.0 V至5.5 V电源电压工作，可与低压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM3223/ADuM4223的输入与各输出之间具有真电流隔离优势。相对于输入，各路输出的持续工作电压最高可达537VPEAK，因而支持低端切换至负电压。高端与低端之间的差分电压最高可达800 VPEAK。

因此，ADuM3223/ADuM4223可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。

应用

• 开关电源
• 隔离式IGBT/MOSFET栅极驱动器
• 工业逆变器
• 汽车
