ADI亚德诺 LTC4444 产品介绍

2026-03-09 0次

特性

自举电源电压至 114V
宽 V_CC 电压：7.2V 至 13.5V
自适应贯通保护功能
2.5A 峰值 TG 上拉电流
3A 峰值 BG 上拉电流
1.2Ω TG 驱动器下拉电阻
0.55Ω BG 驱动器下拉电阻

5ns TG 下降时间驱动 1nF 负载
8ns TG 上升时间驱动 1nF 负载
3ns BG 下降时间驱动 1nF 负载
6ns BG 上升时间驱动 1nF 负载
可驱动高压侧和低压侧 N 沟道 MOSFET
欠压闭锁功能

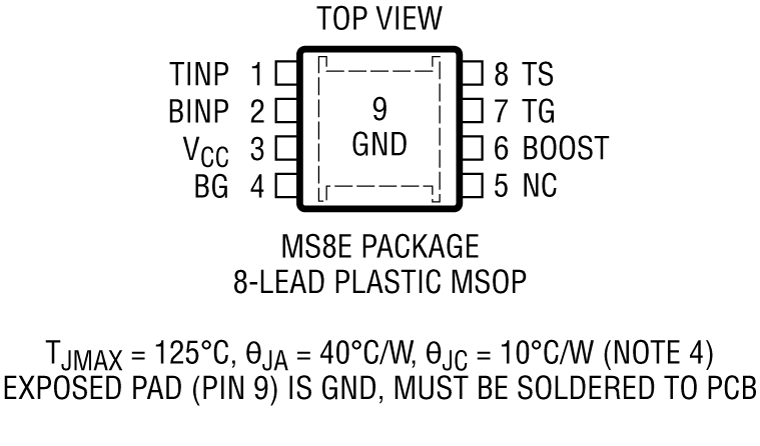

耐热增强型 8 引脚 MSOP 封装

LTC4444 是一款高频高电压栅极驱动器，可利用一个同步 DC/DC 转换器和高达 100V 的电源电压来驱动两个 N 沟道 MOSFET。强大的驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。

LTC4444 针对两个与电源无关的输入进行配置。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 114V 的电压条件下运行。

LTC4444 包含欠压闭锁电路，用于在器件启动时停用外部 MOSFET。LTC4444 还内置了自适应贯通保护功能，用于阻止两个 MOSFET 同时传导。

如需了解该产品系列的相似驱动器，请查阅下表。

参数

LTC4444

LTC4446

LTC4444-5

贯通保护功能

有

无

产品详情和应用

LTC4444 针对两个与电源无关的输入进行配置。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 114V 的电压条件下运行。

LTC4444 包含欠压闭锁电路，用于在器件启动时停用外部 MOSFET。LTC4444 还内置了自适应贯通保护功能，用于阻止两个 MOSFET 同时传导。

如需了解该产品系列的相似驱动器，请查阅下表。

参数

LTC4444

LTC4446

LTC4444-5

贯通保护功能

有

无

有

绝对最大 TS

100V

MOSFET 栅极驱动电压

7.2V 至 13.5V
