特性

• 集成式解决方案简单易用
  • 无需外部元件
  • 内部开/关锁存器便于进行按钮控制
  • 精度为1.5%的低电池电量检测器可保护电池和存储器中存储的数据
  • 受控的开启时间确保低浪涌电流
• 低功耗可延长电池使用时间
  • 静态电流：25µA（最大值）
  • 关断电流：6µA（最大值）
• µMAX封装比典型的8引脚SO解决方案小60%
• 满足便携式电池供电设计的典型要求
  • 输入电压范围：5V至26V
  • 驱动单个或背靠背MOSFET

产品详情和应用

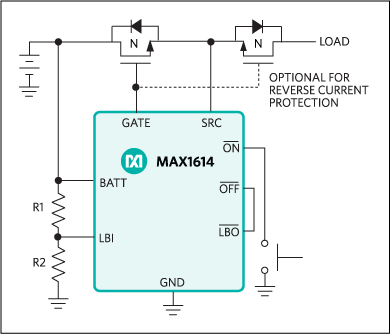

MAX1614驱动高侧、n沟道功率MOSFET，为便携式设备提供电池电源开关功能。与尺寸和成本相似的p沟道MOSFET相比，n沟道功率MOSFET的导通电阻通常为前者的三分之一。一个内部微功率稳压器和电荷泵产生高侧驱动输出电压，同时不需要外部元件。

MAX1614还具有一个精度为1.5%的低电池电量比较器，可用于指示低电池电量状态，为系统微处理器提供早期电源故障警告，或断开电池与负载的连接，防止深度放电和电池损坏。内部锁存器能够以超低的电流消耗实现按钮开/关控制。关断模式电流消耗仅为6µA，而正常工作所需电流小于25µA。MAX1614采用节省空间的µMAX®封装，比标准8引脚SO封装占用的空间减少约60%。

应用

• 电池组
• 手持式仪表(PDA、掌上电脑)
• 笔记本电脑
• 便携式设备
