特性

• 优化用于小尺寸和便携式应用
  • 高密度、八通道3电平脉冲发生器，采用6.33mm x 6.65mm WLP封装
  • 集成低功耗、低噪声、有源T/R开关
  • 直接驱动架构，省去外部浮地电源(FPS)和HV信号电容
  • 嵌入式波束成形，省去发送FPAG、简化PCB布局、便于同步
• 设计灵活性
  • 支持接收多路复用
  • 可使用内部/外部波束成形资源
  • 可配置为八通道3电平或四通道5电平
• 支持波束成形的嵌入式数字资源
  • 8K点(每通道)脉冲波形表SRAM存储多达1024种独特码型
  • 线号存储器储存波束成形线信息，支持多达1.5K条线(3电平)或3K条线(5电平)
  • 128个线类型寄存器储存所有通道的设置信息
  • 状态机支持延迟波束成形，5ns时间分辨率
  • 可编程循环次数和码型时基(脉宽）
• 高性能(增强图像质量)
  • 优异的2次谐波失真和反向脉冲性能
  • 12ns (典型值)低传输延迟确保优异的相位噪声，支持多普勒模式，以及优异的器件之间的匹配
  • 快速上升/下降沿支持精细分辨率PWM或超声功率控制
  • 低功耗
    • 低静态功耗(4.1mW/通道，八通道模式时)
    • 低至0.35A的可编程电流能力，支持CWD和低电压模式
  • 可靠性
    • 110°C时高温报警
    • 150°C时热关断

产品详情和应用

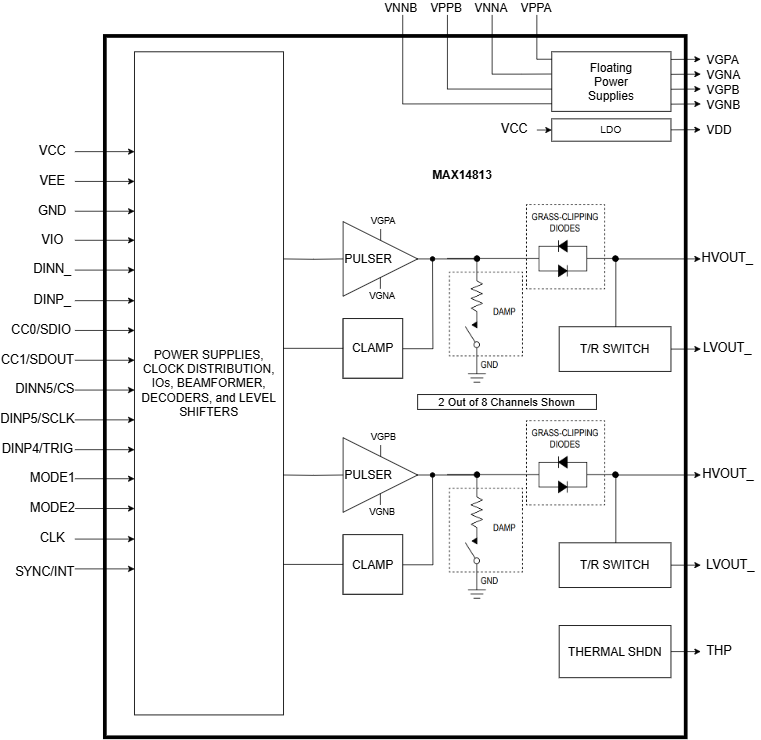

MAX14813是一款极高密度、高电压超声发送器(脉冲发生器)，采用晶圆级封装(WLP)。器件针对PCB空间紧张的超声成像应用设计。

器件具有八路3电平通道，采用两对独立的HV电源工作。每通道可发送高达170V_P-P电压，电流高达2.1A。电流可编程为低至0.35A，具有4档可编程能力。器件也具有集成1A有源箝位(归零)。

MAX14813也可配置为四通道5电平(2.1A)脉冲发生器加四个有源T/R开关。 MAX14813具有嵌入式数字资源(SRAM和状态机)，支持发送波束成形，从而大大节省互连及FPGA I/O的数量。嵌入式数字资源可通过高速串行接口进行编程，且支持成熟的发送技术，例如用于脉冲成形的脉宽调制和用于波束成形的变迹。

器件也可由外部数字资源(FPGA或类似)通过专用的CMOS逻辑输入以传统方式进行控制。

MAX14813具有独立的有源T/R开关。T/R开关可通过外部配置为支持接收多路复用，此时使用的接收通道数量少于发送通道数量。

MAX14813采用6.33mm x 6.65mm WLP封装，12 x 13焊球阵列。

应用

• 超声医疗成像
• 超声工业应用(NDT)
