ADI亚德诺 LTC7004 产品介绍

2026-03-09 0次

特性

宽工作 V_IN：最高60V

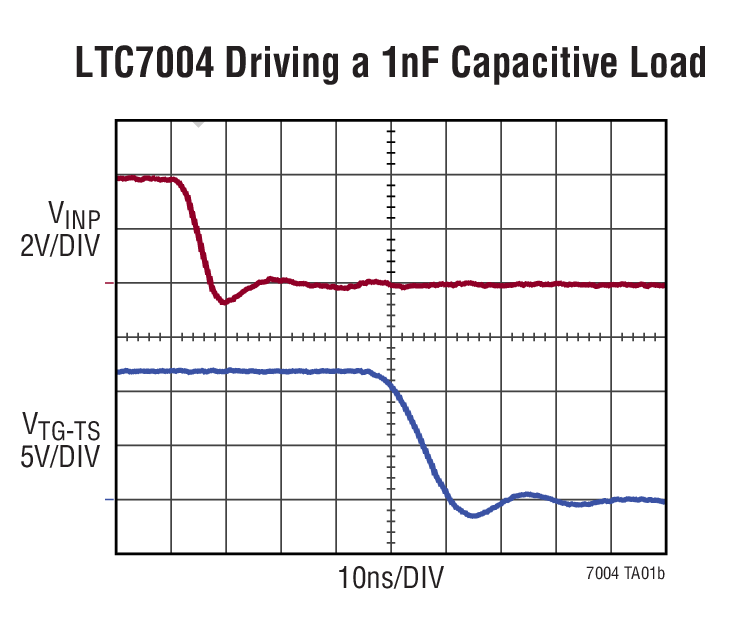

针对快速导通和关闭时间的1Ω下拉、2.2Ω上拉，具有35ns传输延迟
内部电荷泵，可实现100%占空比
可调导通压摆率
栅极驱动器电源电压为3.5V至15V
可调V_IN过压闭锁

可调驱动器电源V_CC欠压闭锁
CMOS兼容输入

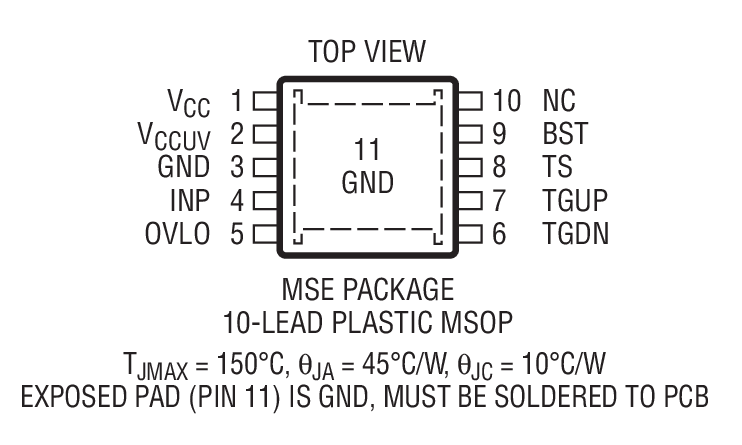

散热增强型、支持高压的10引脚MSOP封装
通过AEC-Q100汽车应用认证

产品详情和应用

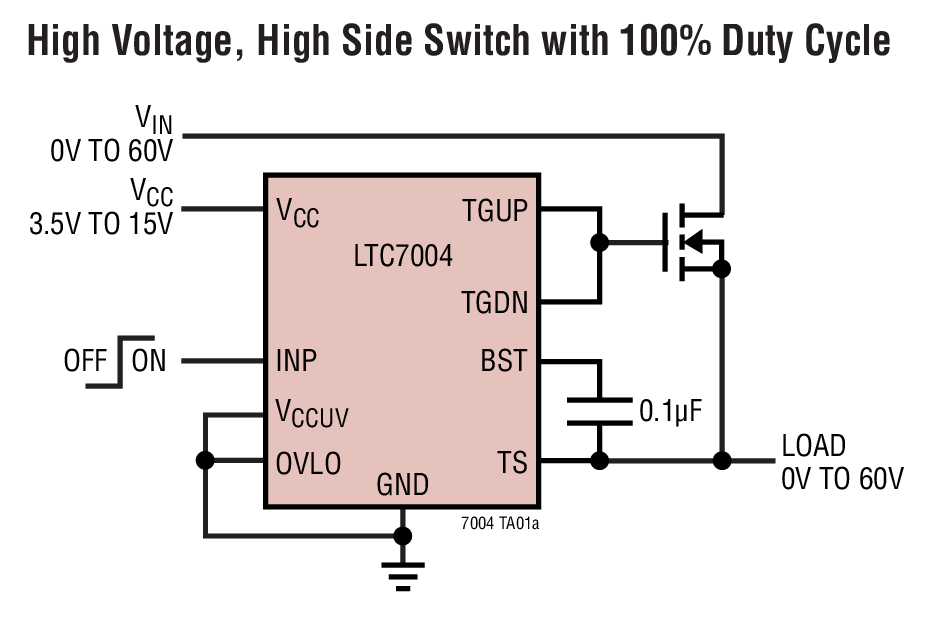

LTC7004 是一款快速、高压侧 N 沟道 MOSFET 栅极驱动器，采用高达 60V 的输入电压工作。该器件包含一个负责全面增强外部 N 沟道 MOSFET 开关的内部充电泵，因而使其能够无限期地保持导通。

其强大的驱动器能够容易地以非常短的转换时间驱动大的栅极电容，从而使之非常适合高频开关应用或者要求快速接通和 / 或关断时间的静态开关应用。

LTC7004 采用耐热性能增强型 10 引脚 MSOP 封装。

应用

静态开关驱动器
负载和电源开关驱动器
电子阀驱动器
高频高压侧栅极驱动器
