特性

• 高边n沟道MOSFET输入电压可高达60V
• 可承受13.5V最高逻辑输入，与电源电压无关
• 可源出和吸入2A峰值电流
• 12ns传输延迟
• 驱动1000pF容性负载时上升和下降时间为6ns
• 低输入电容
• 低边和高边欠压保护
• 支持以地为参考的升降压拓扑，用于LED驱动器和DC-DC转换器
• 支持以地为参考的升降压拓扑，用于多串LED驱动器
• 6引脚SOT23封装

产品详情和应用

MAX15054是高边、n沟道MOSFET驱动器，高压应用中可工作在较高的开关频率。该器件由以地为参考的CMOS逻辑电平控制，输入到输出的传输延时极短(12ns，典型值)。高压工作和源出/吸入大电流等特性，使得MAX15054可理想用于HB LED驱动器和DC-DC转换器。

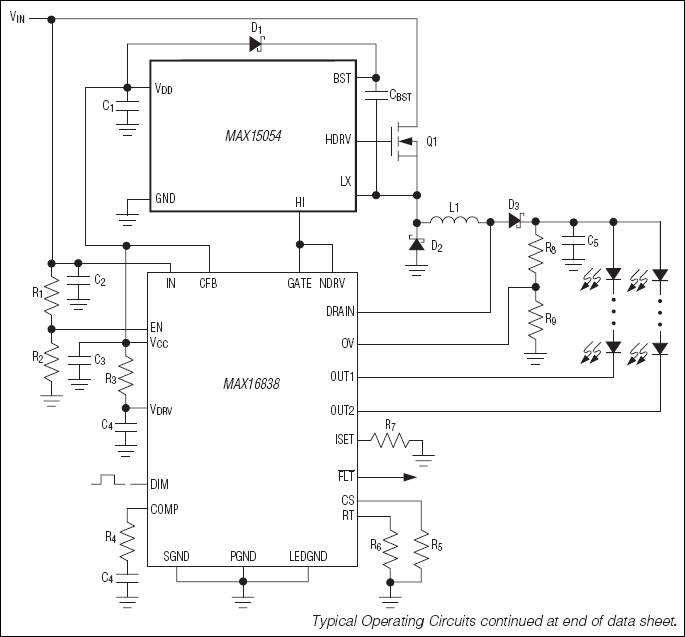

MAX15054非常适合配合Maxim LED驱动器产品使用，如MAX16814、MAX16838、MAX16833、MAX16834和MAX16826。MAX15054为只包含低边驱动器的上述器件增加了一个高边驱动器；可以为多串驱动器(如MAX16814、MAX16838和MAX16826)提供升降压配置，为单串驱动器(如MAX16834和MAX16833)提供以地为参考的升降压配置。

MAX15054采用工业标准的6引脚SOT23封装，工作在-40°C至+125°C汽车级温度范围。

应用

• 单串及多串HB LED驱动器
• 用于DC-DC转换器(buck、buck-boost、半桥、全桥)的高边驱动器
• LED背光驱动器
