特性

• 占用最小PCB面积，大幅降低设计成本
  • 在小尺寸、10mm × 10mm CTBGA内集成完整的8通道LNA、VGA、AAF、12位ADC、数字HPF以及CWD混频器波束成形器
• 提高系统灵敏度
  • R_S = R_IN = 200Ω时，具有2.8dB超低全通道噪声系数
• 提高系统动态范围
  • f_RF = 5MHz，在2MHz带宽提供76dBFS的成像通道SNR
  • f_RF = 5MHz，1kHz频偏下，具有137dBFS/Hz的成像通道SNR
• 更低功耗
  • 成像模式下，工作在50Msps时每通道仅消耗120mW功率
• 可选择有源输入阻抗匹配：50Ω、100Ω、200Ω以及1kΩ
• 可编程VGA输出嵌位
• 集成可选择的3极点9MHz、10MHz、15MHz以及18MHz巴特沃斯抗混叠滤波器
• 可编程数字高通、2极点滤波器
• 串行LVDS数字输出
• 快速恢复低功耗模式(< 2µs)
• 独立的I/Q CWD混频器通道，提升动态范围和灵敏度

产品详情和应用

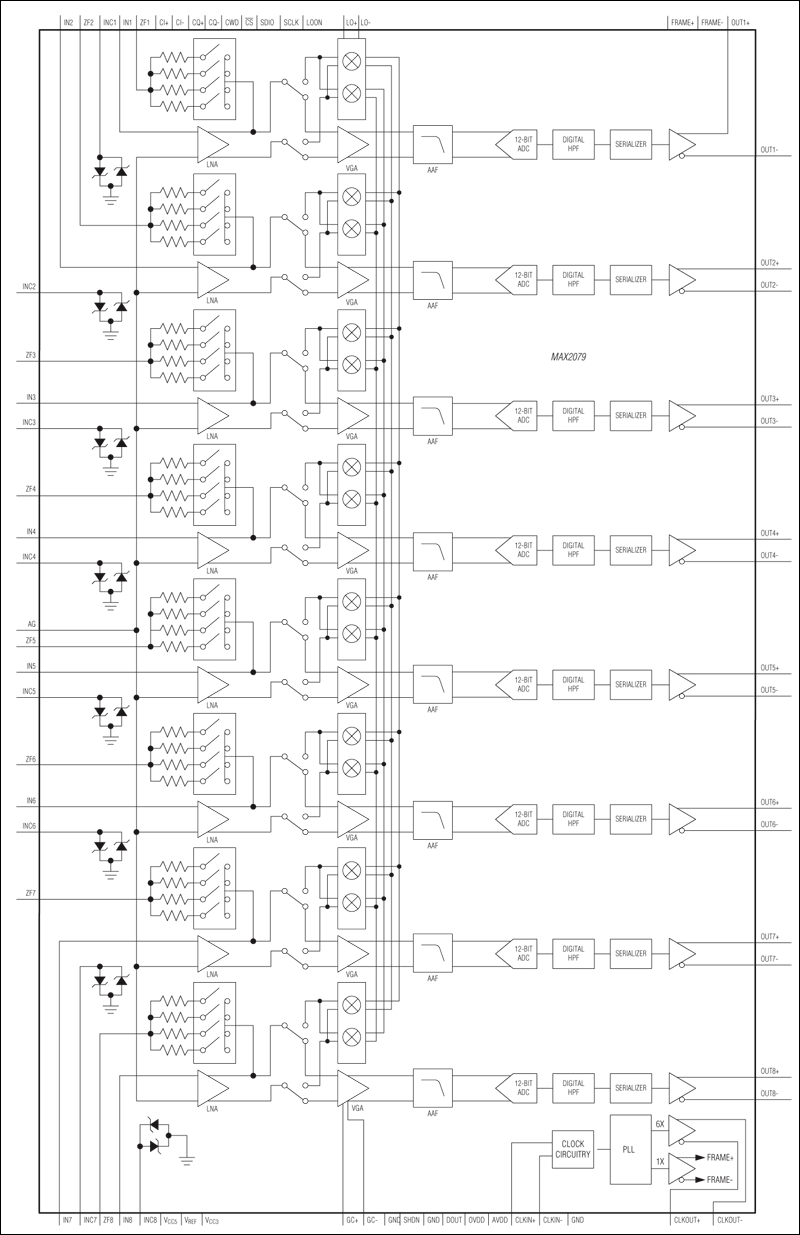

MAX2079是一款完全集成的八通道超声接收器，优化用于多通道、高性能便携式及车载超声系统。易于使用的集成接收器允许用户以较小的空间和功耗获得高端2D及多普勒成像功能。高度集成的低噪声放大器(LNA)、可变增益放大器(VGA)、抗混叠滤波器(AAF)、模/数转换器(ADC)以及数字高通滤波器(HPF)，在R_S = R_IN = 200Ω时具有2.8dB超低噪声系数；50Msps下每通道功耗仅为120mW。完备的接收通道针对二次谐波成像进行优化，在2MHz带宽内提供优异的76dBFS SNR，并在整个接收器增益范围内保持-70dBc的二次谐波失真(f_RF = 5MHz)。器件对于近载波动态范围同样进行了优化，在强杂波环境中能够获得优异的脉冲多普勒和彩色流体多普勒性能。双极性前端和CMOS ADC在1kHz下提供137dBFS/Hz的近载波SNR (5MHz载频)，可获得极佳的低速多普勒灵敏度。

器件还带有一个8通道CWD波束成形器，构成完备的多普勒方案。每个通道具有独立的混频器，以优化CWD灵敏度。

MAX2079八通道超声前端采用小尺寸、10mm × 10mm CTBGA封装，工作在0°C至+70°C温度范围。

应用

• 医疗超声成像
• 声纳系统
