特性

• 全面强化了 N 沟道功率 MOSFET

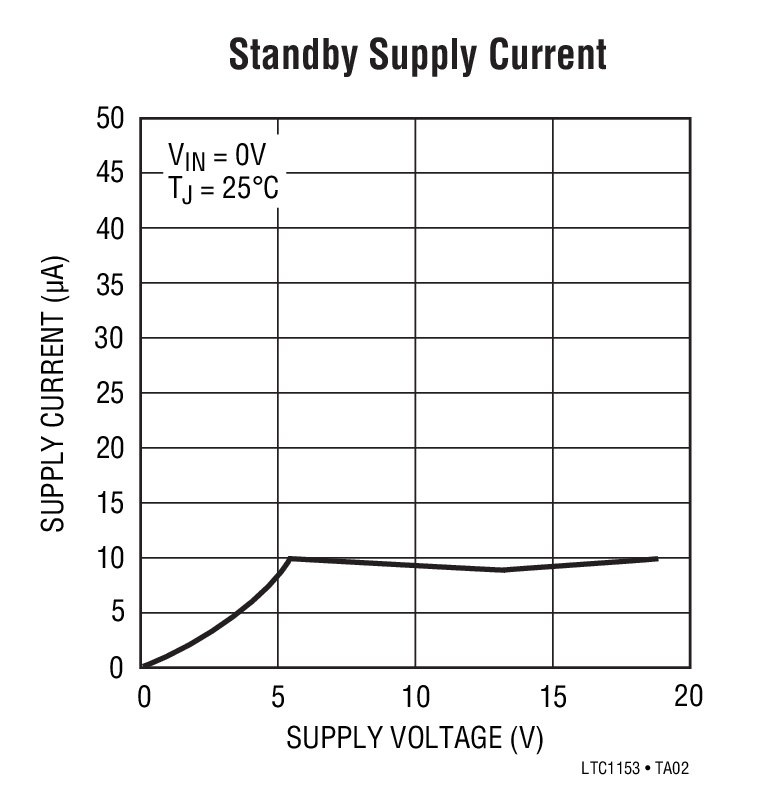

• 8μA I_Q 待机电流
• 85μA I_Q 接通电流
• 无外部充电泵电容器
• 电源范围：4.5V 至 18V
• 短路保护功能
• 利用 PTC 热敏电阻实现了热停机功能
• 状态输出可指示停机模式

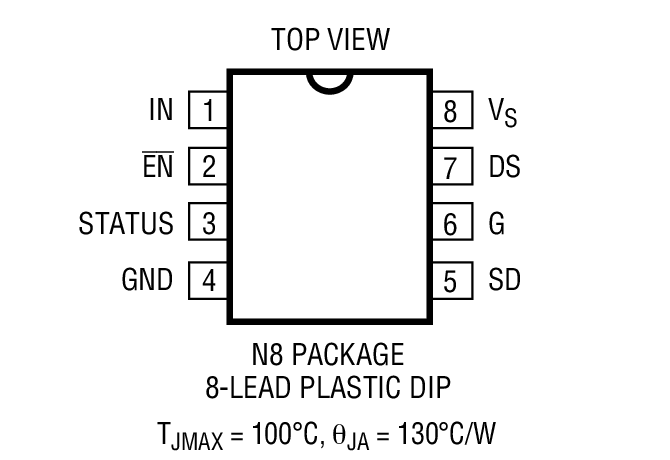

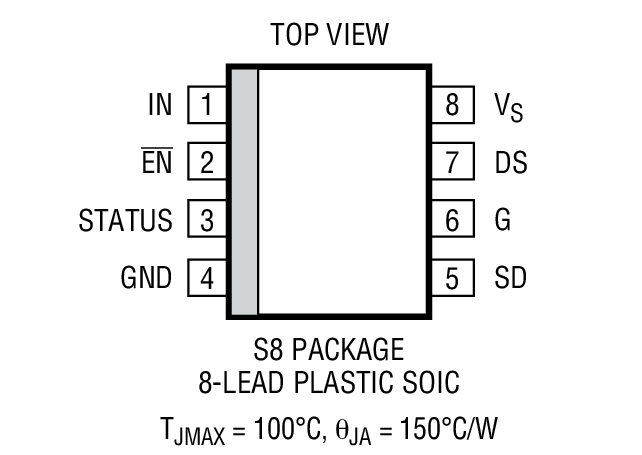

• 采用 8 引脚 SOIC 封装和 8 引脚 PDIP 封装



产品详情和应用

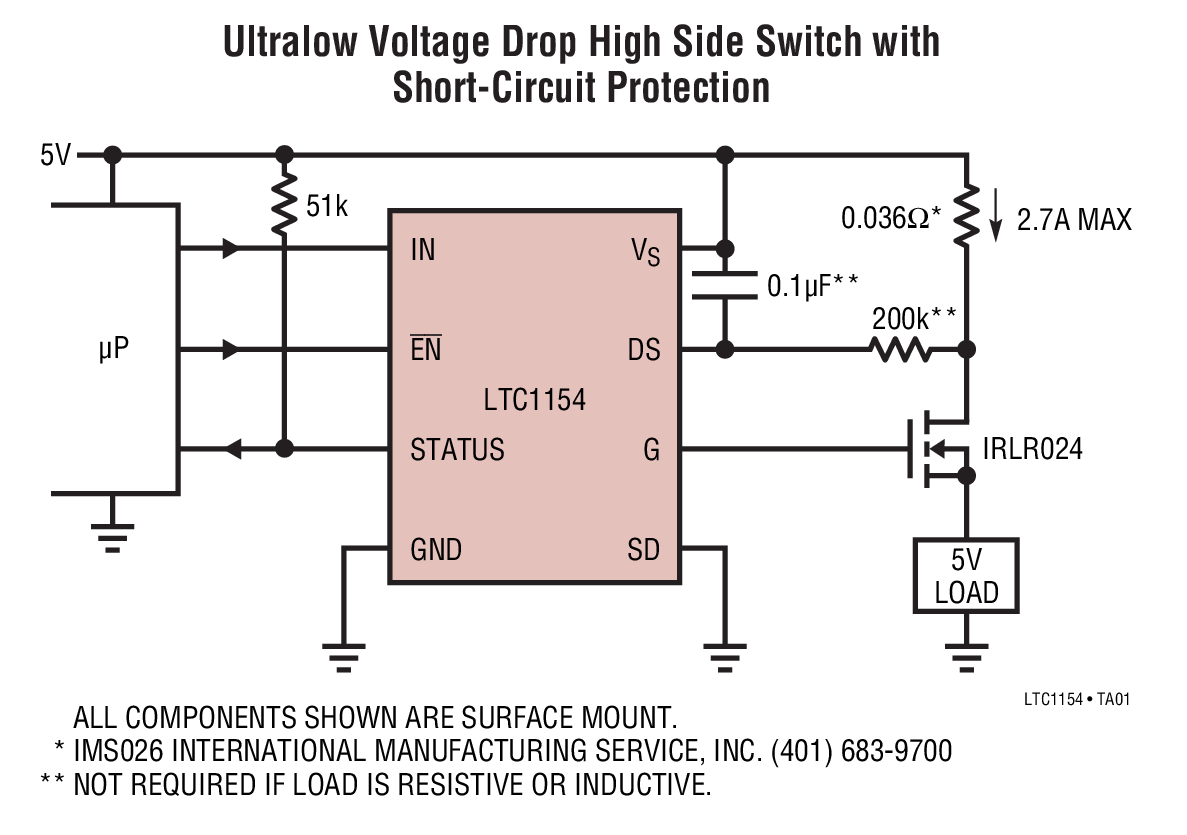

LTC^®1154 单通道高压侧栅极驱动器允许在高压侧开关应用中使用低成本的 N 沟道 FET。一个内部充电泵把栅极驱动电压提升至正电源轨以上，从而在未使用任何外部元件的情况下全面地强化了一个 N 沟道 MOS 开关。微功率操作 (待机电流为 8μA，工作电流为 85μA) 使其在几乎所有系统中使用时都能够实现较高的效率。

在该芯片上集成了可编程过流检测电路。可以增加一个延时，以防止在高浪涌电流负载上引起误触发。还提供了一个高态有效停机输入，并与一个标准的 PTC 热敏电阻直接相连，以实现热停机功能。提供了一个漏极开路输出，用于向 μP (微处理器) 报告开关状态。提供了一个低态有效使能输入，以控制编排成组的多个开关。

LTC1154 采用 8 引脚 DIP 和 8 引脚 SOIC 封装。

• 膝上型电脑电源转换
• SCSI 终端电源转换
• 蜂窝电话电源管理
• 电池充电和管理
• 高压侧工业和汽车开关
• 步进电动机和 DC 电动机控制
