ADI亚德诺 LTC7063 产品介绍

2026-03-09 0次

特性

独特的对称浮栅驱动器架构
高抗扰度，可承受输入和输出地之间的 ±10V 接地差
140V 最大输入电压，独立于 IC 电源电压 V_CC
6 V 至 14 V V_CC 工作电压
4V 至 14V 栅极驱动器电压
0.8Ω 下拉，1.5Ω 上拉以快速开启/关闭
自适应直通保护
可编程死区时间

具有使能引脚的三态 PWM 输入
V_CC UVLO/OVLO 和浮动电源 UVLO
双驱动 N 通道 MOSFET
开漏故障指示器
提供耐热性能增强型 12 引脚 MSOP
通过 AEC-Q100 汽车应用认证

产品详情和应用

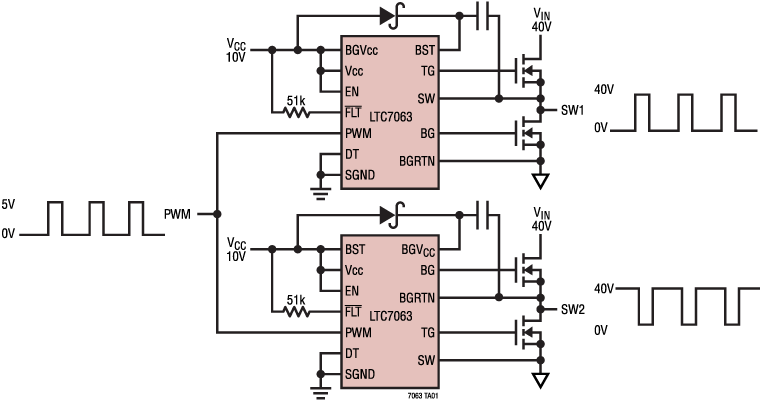

LTC7063驱动两个采用半桥配置的N通道MOSFET，电源电压高达140V。高端和低端驱动器可以驱动具有不同接地基准的MOSFET，提供出色的瞬变抗扰度。

其功能强大的0.8Ω下拉和1.5Ω上拉MOSFET驱动器可以使用较大的栅极电容高压MOSFET。其他特性包括UVLO、三态PWM输入、可调开启/关闭延迟和直通保护。

有关该产品系列中类似的驱动器，请参见下面的图表。

参数

LTC7060

LTC7061

LTC7062

LTC7063

输入信号

三态 PWM

CMOS/TTL 逻辑

三态 PWM

直通保护

是

否

是

绝对最大电压

115V
