ADI亚德诺_LTC4446_产品介绍

ADI亚德诺 LTC4446 产品介绍

2026-03-09 0次

特性

自举电源电压高至 114V
宽 V_CC 电压：7.2V 至 13.5V
2.5A 峰值顶端栅极上拉电流
3A 峰值底端栅极上拉电流
1.2Ω 顶端栅极驱动器下拉电阻
0.55Ω 底端栅极驱动器下拉电阻

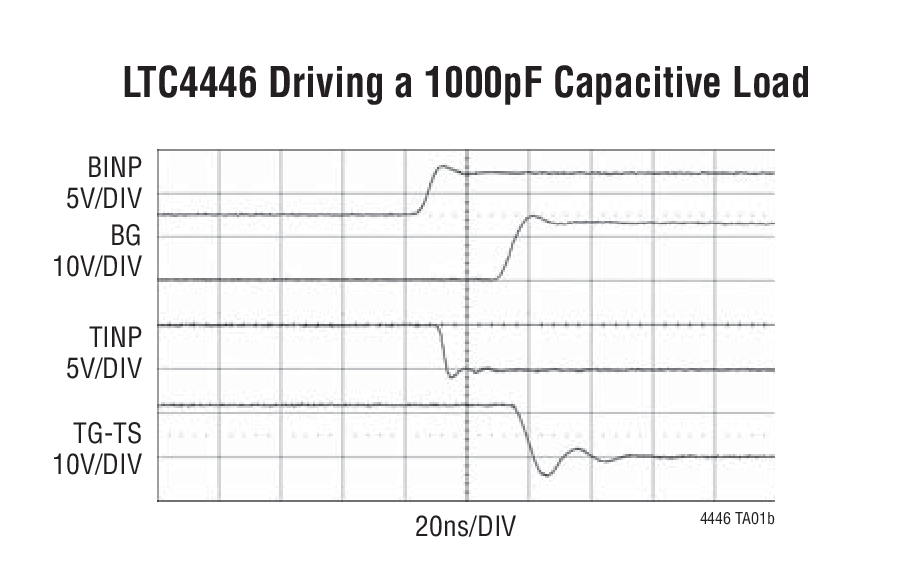

5ns 顶端栅极下降时间驱动 1nF 负载
8ns 顶端栅极上升时间驱动 1nF 负载
3ns 底端栅极下降时间驱动 1nF 负载
6ns 底端栅极上升时间驱动 1nF 负载
可驱动高压侧和低压侧 N 沟道 MOSFET
具欠压闭锁功能

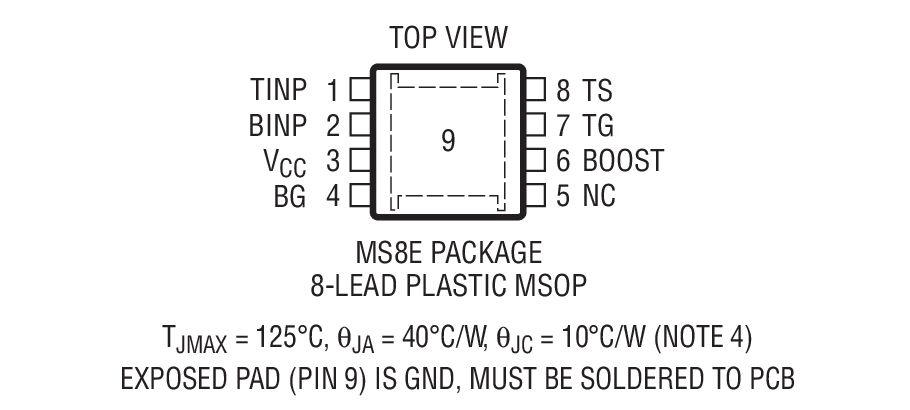

耐热增强型 8 引脚 MSOP 封装

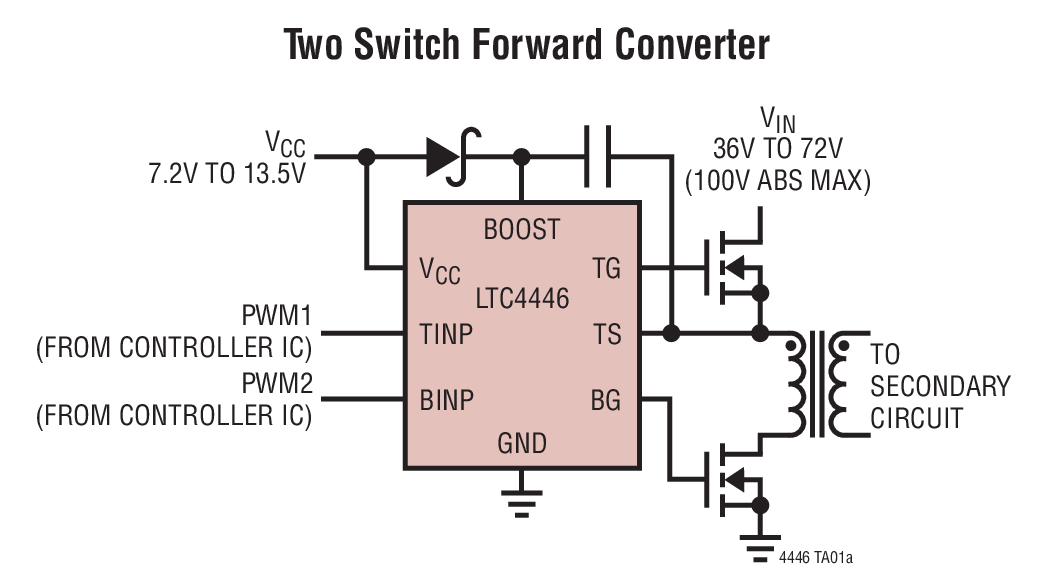

LTC4446 是一款高频高电压栅极驱动器，可利用一个 DC/DC 转换器和高达 100V 的电源电压来驱动两个 N 沟道 MOSFET。强大的驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。LTC4446 用于顶端栅极驱动器的上拉电路具有 2.5A 的峰值输出电流，而其下拉电路则具有 1.2Ω 的输出阻抗。用于底端栅极驱动器的上拉电路具有 3A 的峰值输出电流，而其下拉电路则具有 0.55Ω 的输出阻抗。

LTC4446 针对两个与电源无关的输入进行配置。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 114V 的电压条件下运行。

LTC4446 包含欠压闭锁电路，用于在器件启动时停用外部 MOSFET。

LTC4446 采用耐热增强型 8 引脚 MSOP 封装。

LTC4446 不具备自适应贯通保护功能。如需了解具自适应贯通保护功能的相似驱动器，请查阅下表。

参数

LTC4446

LTC4444

LTC4444-5

贯通保护功能

无

有

产品详情和应用

参数

LTC4446

LTC4444

LTC4444-5

贯通保护功能

无

有

绝对最大TS

100V

MOSFET 栅极驱动电压

7.2V 至 13.5V
