ADI亚德诺 LTC3766 产品介绍

2026-03-09 0次

特性

Direct Flux Limit^™ 可确保不会发生饱和
快速和准确的平均电流限制
可向预偏置输出提供干净的启动电压
用于实现快速瞬态响应的副端控制
简单的自起动架构
同步 MOSFET 反向电流限制
多相 (PolyPhase^®) 操作简化了高功率设计
真正的远端采样差分放大器
远端采样反向保护
高电压线性稳压控制器
内部 LDO 从 V_OUT 给栅极驱动器供电
过热 / 过压保护

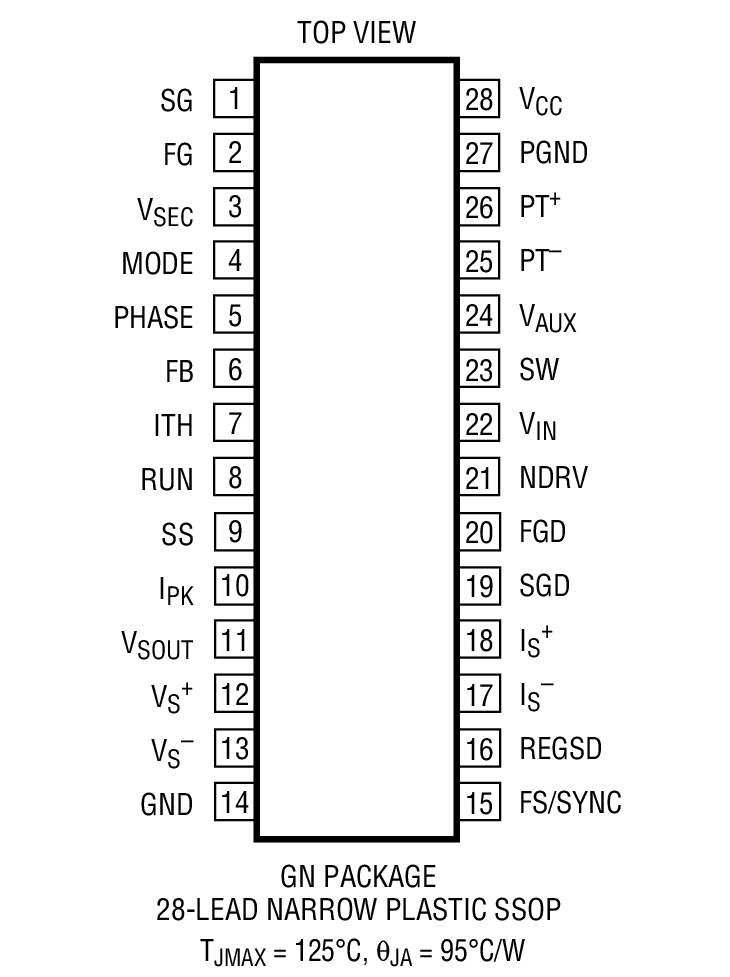

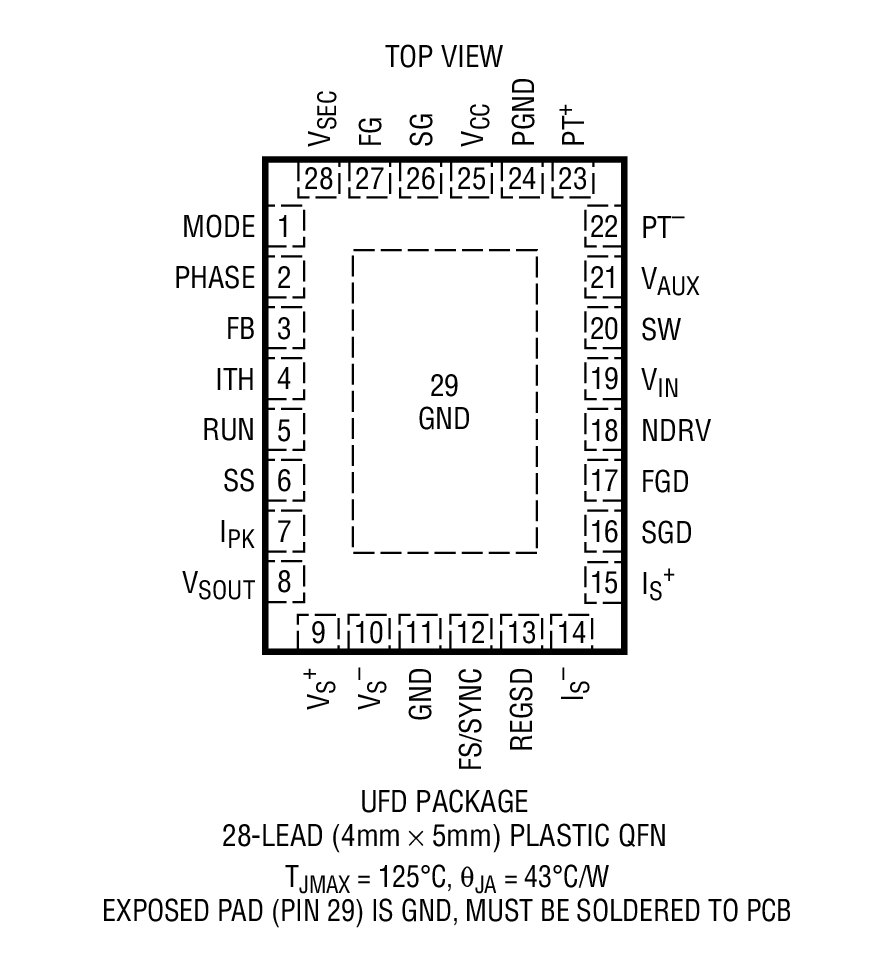

扁平 4mm x 5mm QFN 封装和窄体 28 引脚 SSOP 封装

产品详情和应用

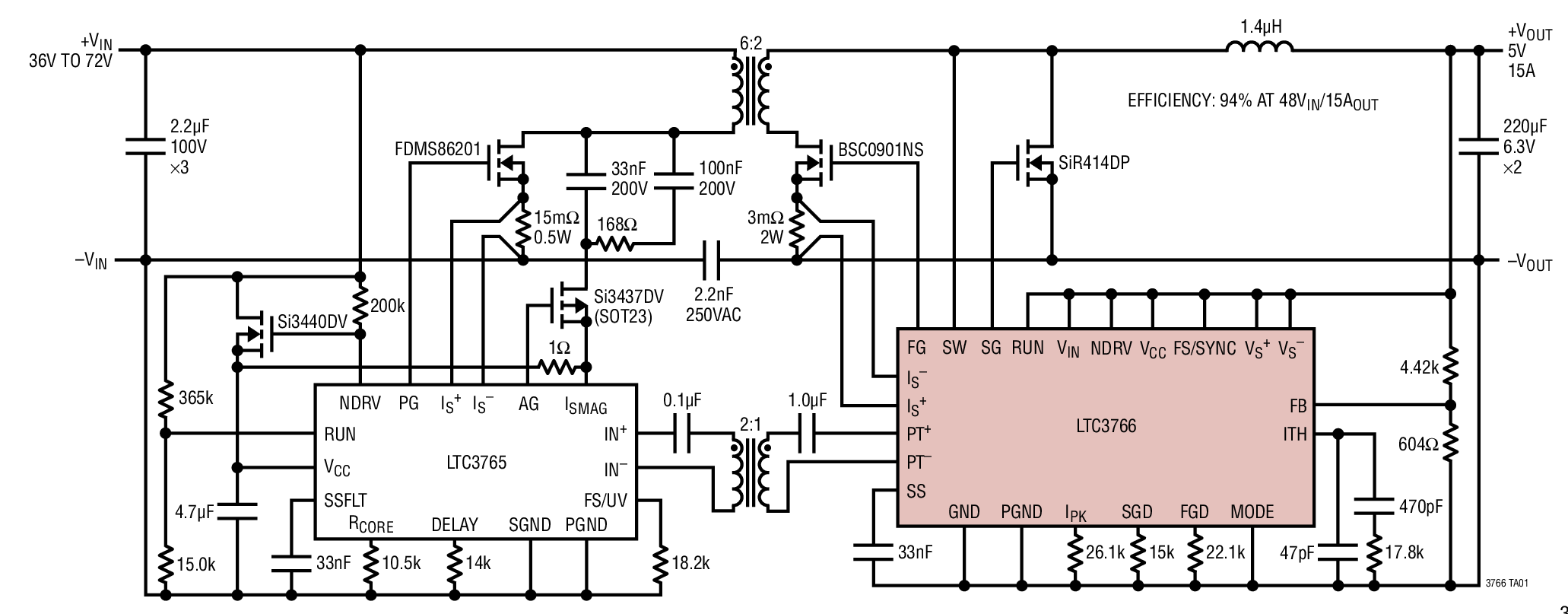

LTC^®3766 是一款具多相操作能力的副端控制器，适用于同步正激式转换器。当与 LTC3765 有源箝位正激式控制器及栅极驱动器配合使用时，该器件可造就一款完整的隔离式电源，这种电源把多相操作的能力与副端控制的速度很好地结合在了一起。

LTC3766 专为简化有源箝位正激式转换器的设计而设计。通过与 LTC3765 配合使用，LTC3766 可构成一款坚固型自起动转换器，从而免除了增设副端控制应用中常用的单独偏置稳压器的需要。一个精准的电流限值与至预偏置负载的干净启动电压相组合，使得 LTC3766 成为高功率电池充电器应用的绝佳选择。

LTC3766 拥有丰富的远端采样及输出保护功能，而 Direct Flux Limit 则可确保在不牺牲瞬态响应性能的情况下阻止变压器饱和现象的发生。另外，该器件还内置了一个线性稳压控制器和内部旁路 LDO，用于简化副端偏置电压的产生。

Applications

隔离式 48V 电信系统
隔离式电池充电器
汽车及军用系统
工业、航空电子及重型设备
