ADI亚德诺_LTC7067_产品介绍

ADI亚德诺 LTC7067 产品介绍

2026-03-09 0次

特性

独特的对称浮栅驱动器架构
高抗扰度，可承受 ±10 V 接地差
140 V 最大输入电压，独立于 IC 电源电压 V_CC
5 V ~ 14 V V_CC 工作电压
4 V ~ 14 V 栅极驱动器电压
0.8Ω 下拉， 1.5Ω 上拉以快速开启/关闭
TTL/CMOS 兼容输入

V_CC UVLO/OVLO 和浮动电源 UVLO
双驱动 N 通道 MOSFET
漏极开路故障指示器（V_CC UVLO/OVLO、栅极驱动器 UVLO 和热关断）

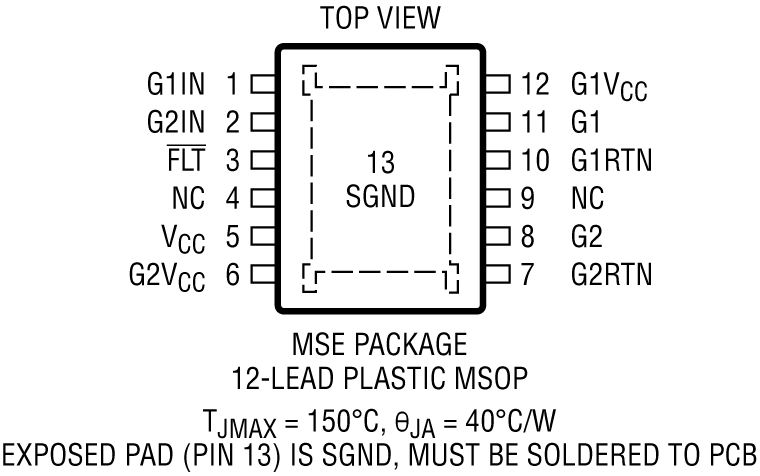

提供耐热性能增强型 12 引脚 MSOP
AEC-Q100 适用于汽车应用

产品详情和应用

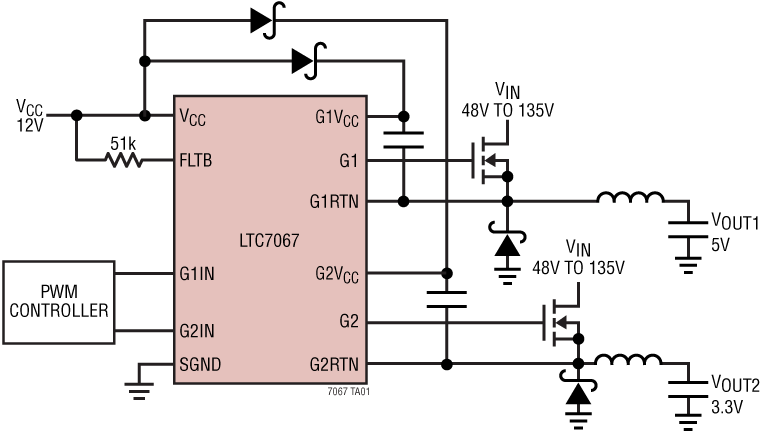

LTC7067驱动两个电源电压高达140V的高侧N通道MOSFET。两个驱动器都可以在不同的接地基准电压下工作，并提供出色的抗噪和瞬变抗扰度。两个驱动器保持对称且彼此独立，支持互补或非互补切换。

其功能强大的0.8Ω下拉和1.5Ω上拉MOSFET驱动器可以使用较大的栅极电容高压MOSFET。其他特性包括UVLO、TTL/CMOS兼容型输入和故障指示。

有关该产品系列中类似的驱动器，请参见下面的图表。

参数

LTC7060

LTC7061

LTC7062

LTC7067

输入信号

三态脉宽调制

CMOS/TTL 逻辑

直通保护

是

否
