特性

• 单芯片内集成了高密度四通道脉冲发生器
• 0至+220V单极性或±110V双极性输出
• 8.5Ω (典型值)输出阻抗、2.0A (典型值)输出电流
• 21Ω (典型值)有源钳位始终保持有效状态，集成反向保护二极管
• 集成输出二极管(MAX4940A)
• 三电平应用中没有特殊的电源排序要求
• 保持匹配的上升/下降时间和传输延时
• CMOS兼容逻辑输入

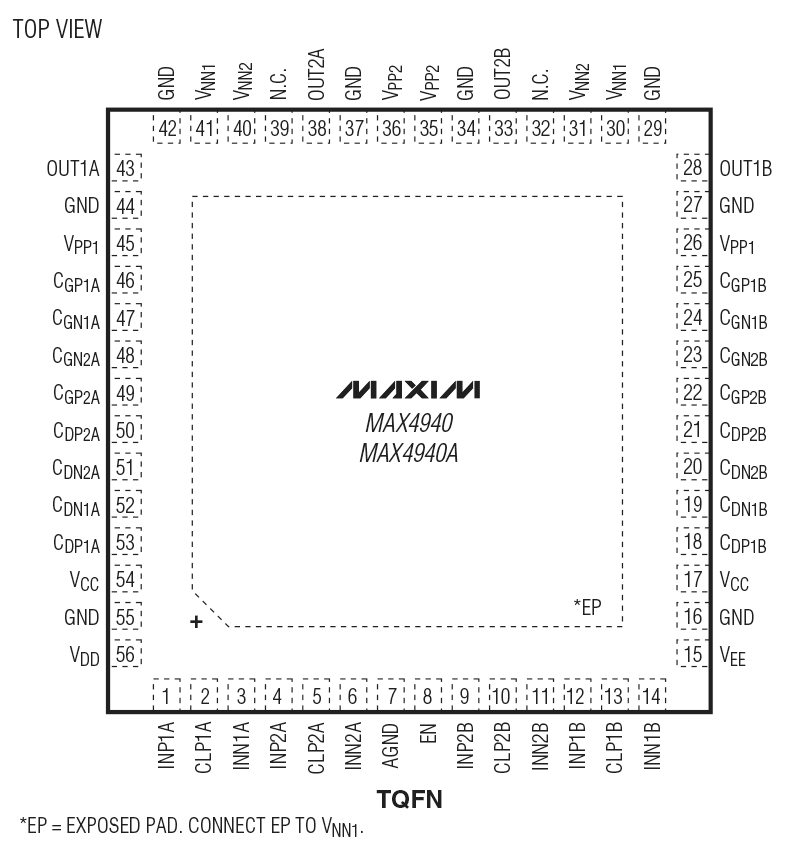

• 56引脚、8mm x 8mm TQFN封装

产品详情和应用

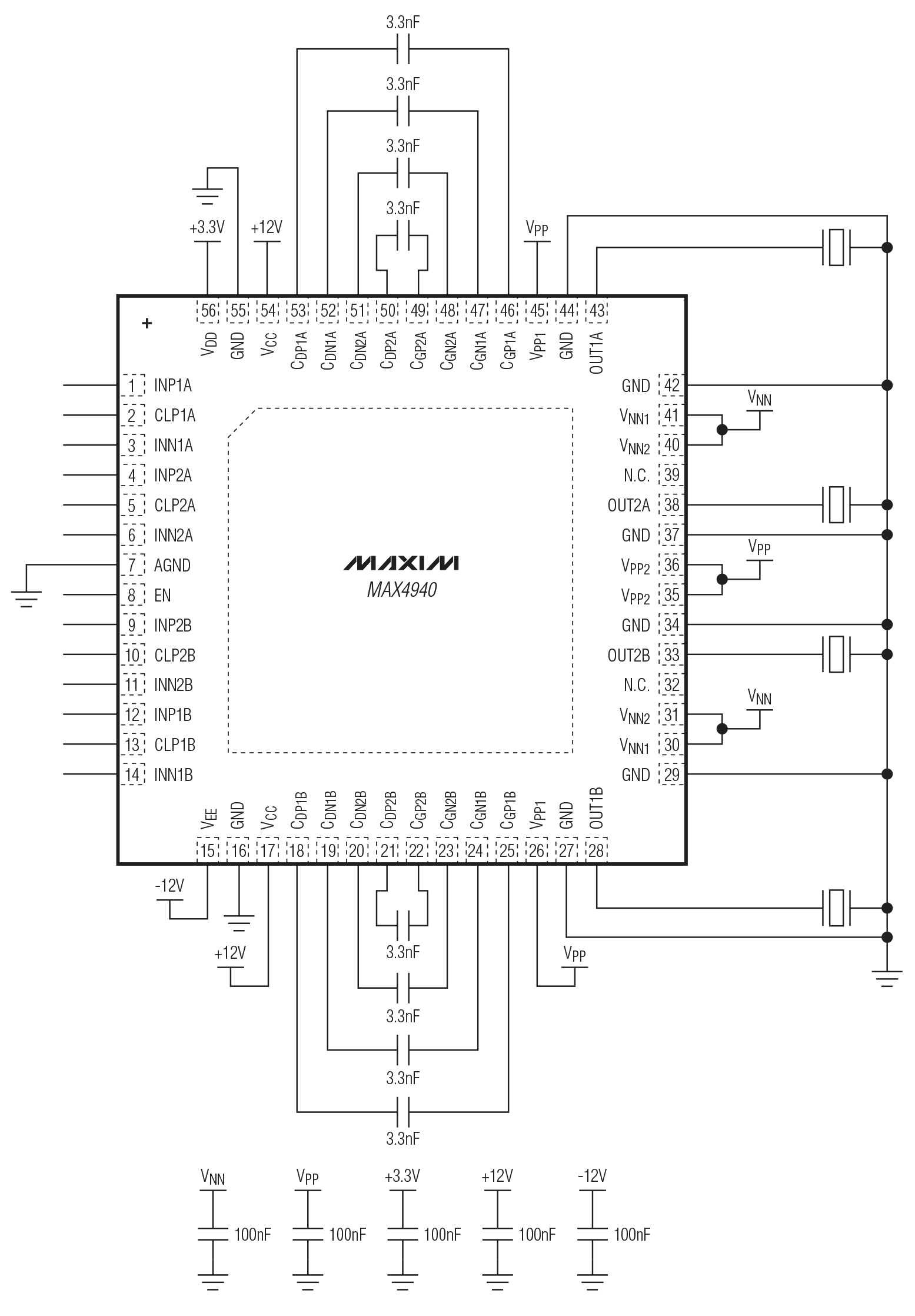

MAX4940/MAX4940A集成电路可从低压逻辑输入产生高压、高频单极性或双极性脉冲输出。这两款四通道/双通道脉冲发生器具有独立的逻辑输入、带有源钳位的高压脉冲发生器输出以及独立的高压电源输入。

MAX4940/MAX4940A具有四通道、高压脉冲发生器，其高压输出端具有8.5Ω输出阻抗，有源钳位阻抗为21Ω。高压输出可确保提供2.0A (典型值)输出电流。所有器件的每个通道都通过两个逻辑输入控制正、负脉冲。MAX4940/MAX4940A通过专用输入控制有源钳位。所有器件具有独立的使能输入EN，数字输入均与CMOS电平兼容(参考完整数据资料中的定购信息/选型指南)。

MAX4940/MAX4940A采用带裸焊盘的56引脚、8mm x 8mm TQFN封装，工作在0°C至+70°C商业级温度范围。

警告: MAX4940/MAX4940A设计工作于高压，须谨慎操作。

应用

• 清洗设备
• 探伤检测
• 压电驱动器
• 测试仪表
• 超声医疗成像
