特性

• N 沟道同步整流器 MOSFET 驱动器
• 可编程超时保护
• 反向电感器电流保护
• 脉冲变压器同步
• 宽 V_CC 电源范围：4.5V 至 11V
• 15ns 上升 / 下降时间 (在 V_CC = 5V，C_L = 4700pF)
• 具欠压闭锁功能

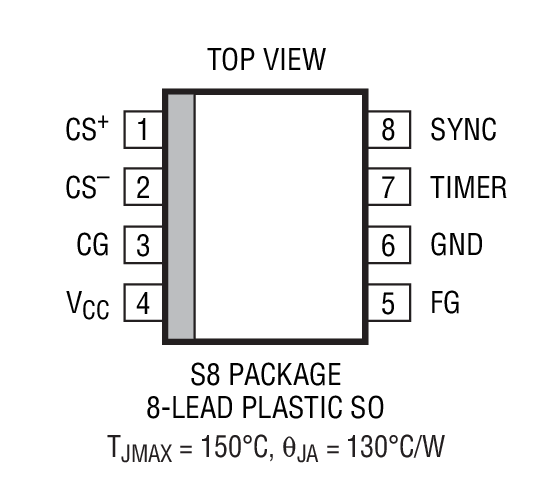

• 小外形 SO-8 封装

产品详情和应用

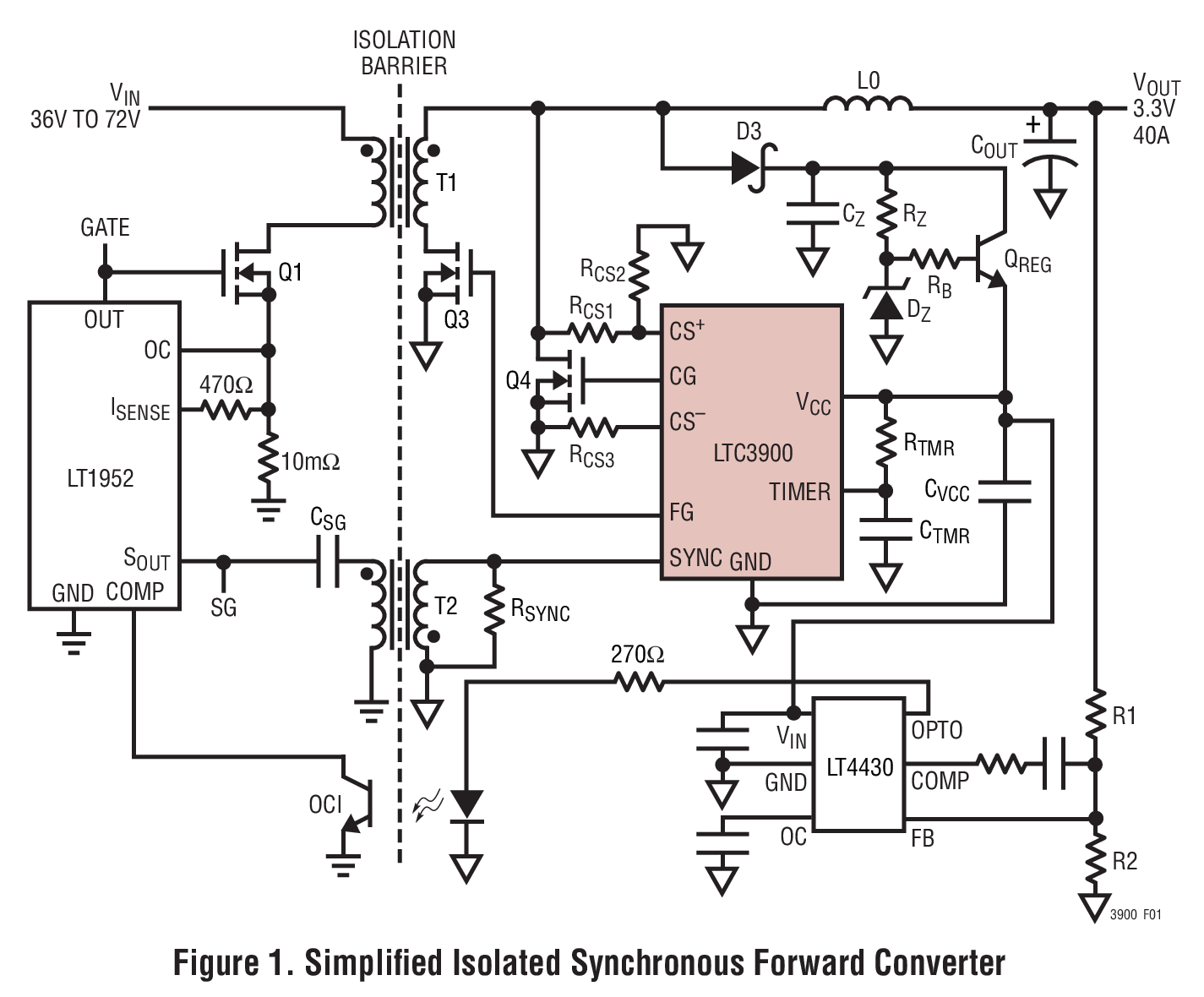

LTC^®3900 是一款副端同步整流器驱动器，专为在隔离正激式转换器电源中使用而设计。该芯片用于驱动 N 沟道整流器 MOSFET，并通过一个脉冲变压器接受来自主端控制器的脉冲同步信号。

LTC3900 拥有一整套用于外部 MOSFET 的保护功能。它内置了一种可编程超时功能，当同步信号丢失或错误时，该功能将停用两个驱动器。此外，该器件还利用箝位 MOSFET 的漏-源极电阻来检测输出电感器电流，从而在电感器电流出现反向时关断 MOSFET。另外，如果电源电压过低，则 LTC3900 还将关断驱动器。
