特性

• 空间优化解决方案
• 单芯片智能功率级
• 用于热平衡的相电流控制
• 小尺寸：约24mm²
• 峰值效率：95.6%
• 6相、400kHz、12V V_IN、1.8V V_OUT
• 开关频率：300kHz至1.3MHz
• 通过控制器IC PMBus进行遥测并提供故障报告
• 准确的温度监测并提供报告
• 准确的每相电流报告
• Fault_ID指示故障类型
• 先进的自我保护功能
• 电源和升压UVLO保护
• 提升刷新率
• VX短路和过温关断
• 快速过流保护

产品详情和应用

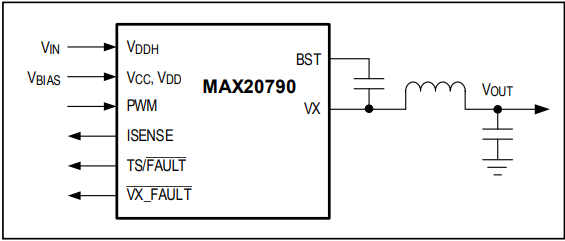

MAX20790是一款功能丰富的智能功率级IC，旨在与Maxim的控制器配合使用，以实现高密度多相稳压器。多个智能功率级IC加上一个控制器构成一个紧凑的同步降压转换器，其中包括通过PMBus™提供准确的单相电流和温度报告。这些智能功率级器件包括针对过温、VX短路和电源欠压闭锁(UVLO)的故障保护电路。MAX20790将在检测到故障时立即关断，并将Fault_ID传送给控制器。

单芯片集成和先进的封装技术支持高开关频率，与传统实施方式相比，损耗明显降低。切相和断续导通模式(DCM)可优化各种负载电流下的效率。

MAX20790采用12引脚FC2QFN封装，带裸露的顶部散热焊盘(3.25mm x 7.4mm)。

应用

• 大电流多相稳压器
• - 网络ASIC
• - AI和机器学习ASIC
• - 图形处理器
• 服务器、工作站和企业级存储
• 通讯及网络设备
• 人工智能和机器学习
