LT8418

推荐用于新设计

具有智能集成引导开关的 100V 半桥 GaN 驱动器

ADI亚德诺 LT8418 产品介绍
2026-03-09 0次

特性


  • 用于 GaN FET 的半桥栅极驱动器
  • 顶部栅极驱动器的 0.6Ω 上拉电阻
  • 底部栅极驱动器的 0.2Ω 下拉电阻
  • 4A 峰值源、8A 峰值灌电流能力
  • 智能集成引导开关
  •  用于调节开/关强度的分流栅极驱动器
  • 所有驱动器输入和输出的默认低状态
  • INT 和 INB 输入的最大额定电压为 15V
  • 独立 INT、INB 输入,兼容 TTL 逻辑
  •  快速传播延迟:10ns(典型值)
  •  传播延迟匹配:1.5ns(典型值)
  • 平衡驱动器电源电压:VBST ≈ VCC = 3.85V – 5.5V
  •  欠压和过压锁定保护

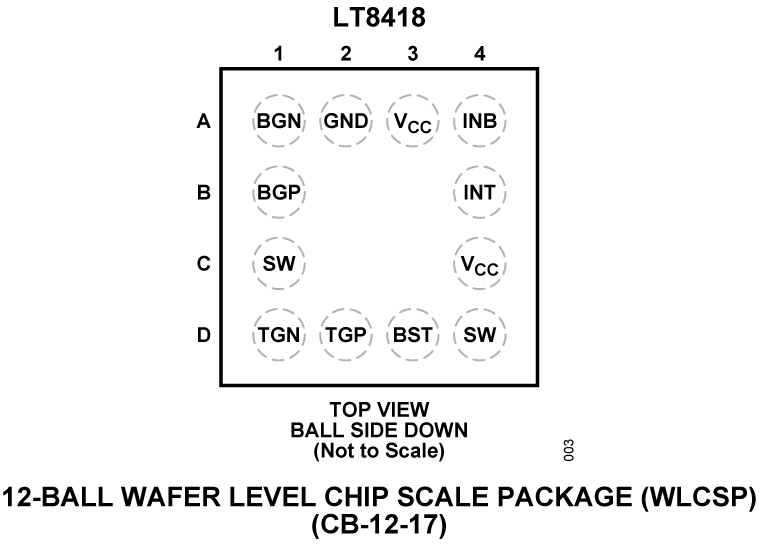

  •  小型 12 焊球 WLCSP 封装

产品详情和应用

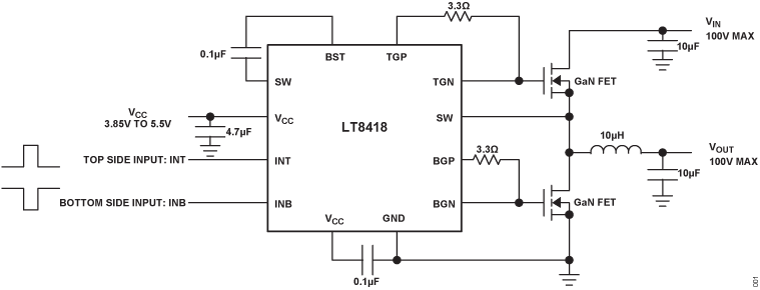

LT8418 是一款 100V 半桥 GaN 驱动器,集成了顶部和底部驱动器级、驱动器逻辑控制和保护。它可以配置为同步半桥、全桥拓扑或降压、升压和降压-升压拓扑。LT8418 通过 0.6Ω 上拉电阻和 0.2Ω 下拉电阻提供强大的拉电流/灌电流能力。它还集成了智能集成引导开关,可从具有最小电压差的 VCC 生成平衡引导电压。

LT8418 提供分离栅极驱动器来调整 GaN FET 的开启和关闭压摆率,从而抑制振荡和优化 EMI 性能。所有驱动器输入和输出均具有默认低状态,以防止 GaN FET 误开启。LT8418、INT 和 INB 的输入是独立的,并且与 TTL 逻辑兼容。同时,LT8418 具有 10ns 的快速传播延迟,并在顶部和底部通道之间保持 1.5ns 的出色延迟匹配,使其适用于高频 DC-DC 转换器、电机驱动器和 D 类音频放大器。此外,LT8418 采用 WLCSP 封装,可最大限度地降低寄生电感,使其能够广泛用于高性能和高功率密度应用。

应用

  • 高频 DC-DC 开关电源转换器
  • 半桥、全桥、推挽式转换器
  • 数据中心电源
  • 电机驱动器、D 类音频放大器
  • 消费电子、工业和汽车
