特性

• 采用 SO-8 封装的双路 MOSFET 驱动器或采用 MSOP 封装的单路 MOSFET 驱动器
• 双路驱动器之间的 1GΩ 电隔离允许高压侧 / 低压侧栅极驱动
• 1.5A 峰值输出电流
• 16ns 上升 / 下降时间 (在 V_CC = 12V，C_L = 1nF)
• 宽 V_CC 范围：4.5V 至 13.2V
• 具迟滞的 CMOS 兼容型输入，输入门限与 V_CC 无关
• 驱动器输入可被驱动至高于 V_CC
• 欠压闭锁
• 热停机



产品详情和应用

LTC^®1693 系列以高速驱动功率 N 沟道 MOSFET。1.5A 峰值输出电流降低了具有高栅极电容之 MOSFET 中的开关损耗。

LTC1693-1 包含两个同相驱动器，而 LTC1693-2 则包含一个同相驱动器和一个反相驱动器。这些双路驱动器是电隔离和独立的。LTC1693-3 是具有一个输出极性选择引脚的单路驱动器。

该系列的所有 MOSFET 驱动器均提供与 V_CC 无关的 CMOS 输入门限和 1.2V 典型迟滞。它们能够对输入逻辑信号进行电平移位，以使之上升或下降至用于外部 MOSFET 的轨至轨 V_CC 驱动电压。

LTC1693 包含一个欠压闭锁电路和一个热停机电路，它们在被激活时将停用外部 N 沟道 MOSFET 栅极驱动功能电路。

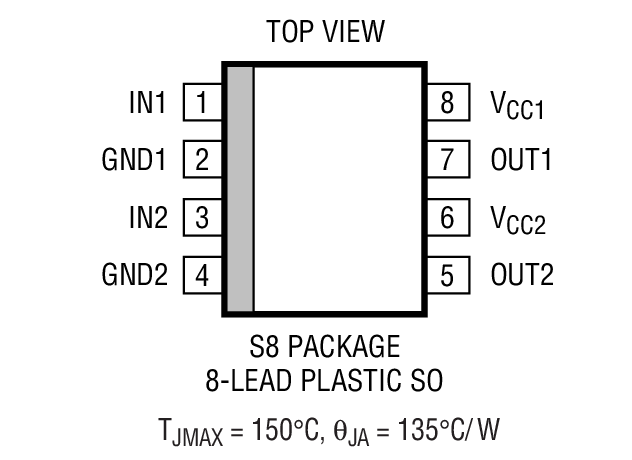

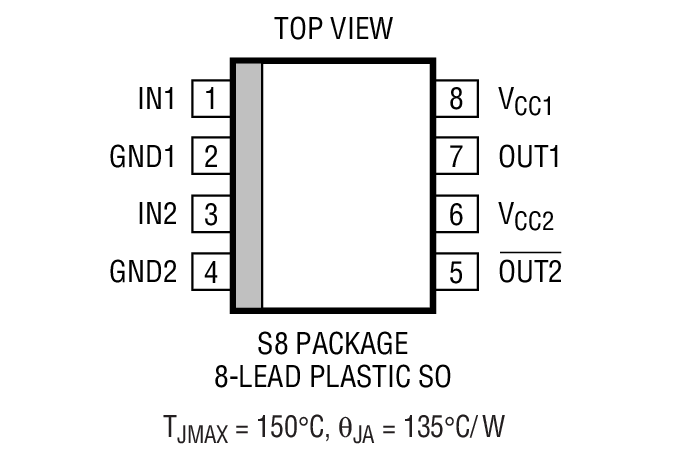

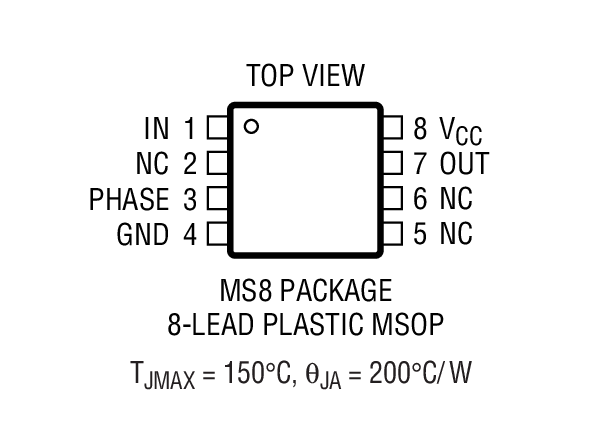

LTC1693-1 和 LTC1693-2 采用 8 引脚 SO 封装。LTC1693-3 采用 8 引脚 MSOP 封装。

• 电源
• 高压侧 / 低压侧驱动器
• 电机 / 继电器控制
• 线路驱动器
• 充电泵
