ADI亚德诺 LTC7000 产品介绍

2026-03-09 0次

特性

宽工作V_IN：3.5V至135V（绝对最大值为150V）

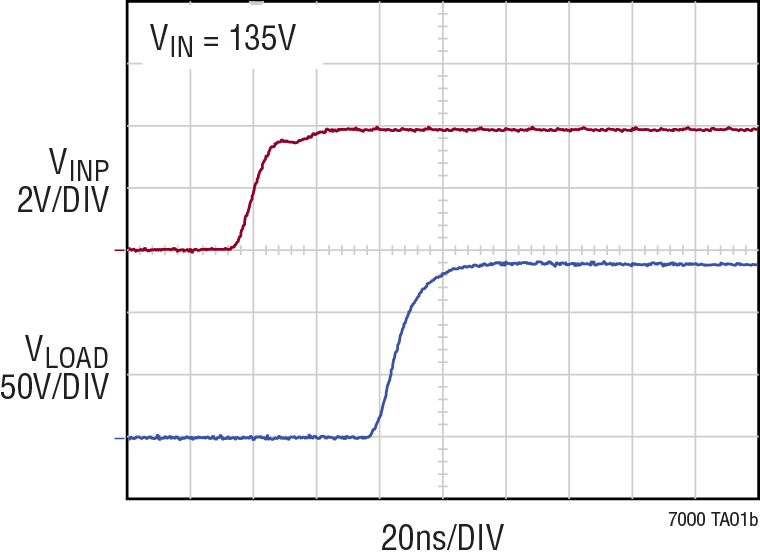

针对快速导通和关闭时间的1Ω下拉、2.2Ω上拉，具有35ns传播延迟
内部电荷泵，可实现100%占空比
短路保护
可调电流跳变阈值(LTC7000)
电流监控器输出(LTC7000)
自动重启定时器
开漏故障标志
可调导通压摆率

栅极驱动器电源电压为3.5V至15V
可调V_IN欠压和过压闭锁(LTC7000)
可调驱动器电源V_CC欠压闭锁
低关断电流：1µA
CMOS兼容输入
散热增强型、支持高压的16引脚MSOP封装
通过AEC-Q100汽车应用认证

产品详情和应用

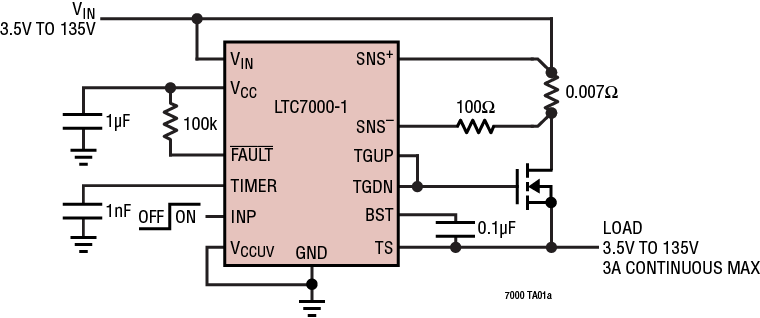

LTC7000/LTC7000-1是一款快速高端N通道MOSFET栅极驱动器，采用高达135V的输入电压工作。它包含一个内部电荷泵，可全面增强外部N通道MOSFET开关性能，使其无限保持导通状态。

其功能强大的驱动器可在极短的转换时间内轻松驱动大型栅极电容，因而非常适合需要快速导通和/或关断时间的高频开关应用或静态开关应用。

当内部比较器检测到开关电流超过预设电平时，故障标志置位，开关在外部定时电容设置的一段时间后关闭。冷却周期后，LTC7000/LTC7000-1自动重试。

LTC7000/LTC7000-1采用散热增强型16引脚MSOP封装。

LTC7000

LTC7000-1

LTC7000A

LTC7000A-1

封装

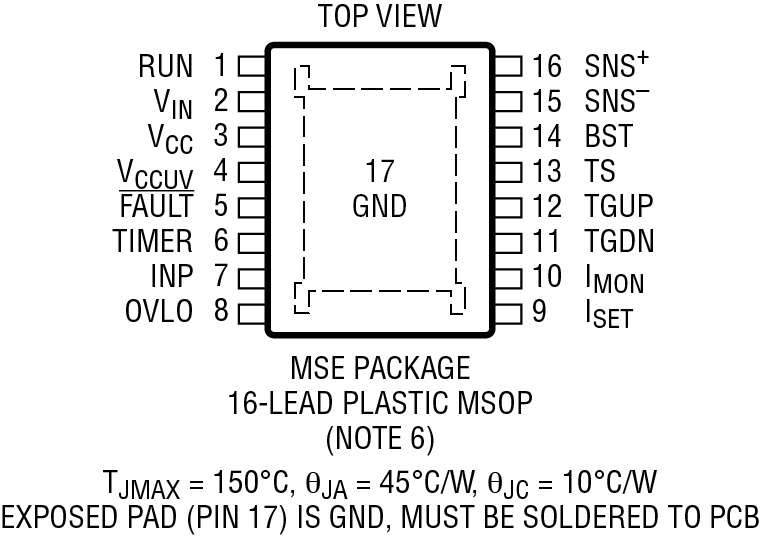

16引脚MSOP MSE16

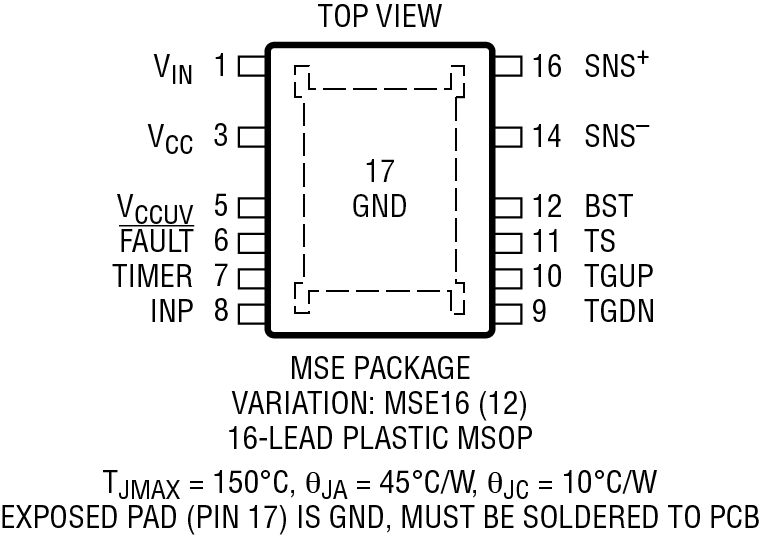

16引脚MSOP MSE16(12)

16引脚MSOP MSE16

16引脚MSOP MSE16(12)

高压引脚间距

0.157mm

0.657mm

0.157mm

0.657mm

RUN/OVLO/I_SET
