特性

• 单相同步MOSFET驱动器
• 0.5Ω低边导通电阻
• 0.7Ω高边导通电阻
• 10ns最小死区时间
• 集成自举“二极管”
• 2V至24V输入电压范围
• 可选的跳脉冲模式
• 小外形、3mm x 3mm TQFN封装

产品详情和应用

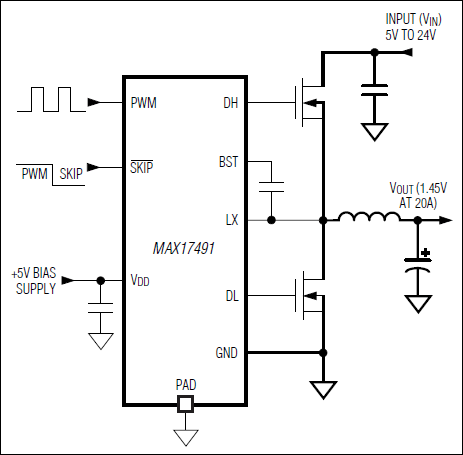

MAX17491是一款单相、同步、同相MOSFET驱动器。MAX17491可在多相笔记本CPU核电压调节器中与MAX8736、MAX8786或MAX17030等控制器IC配合工作。

调节器可以直接从电池电压降压产生核电压，也可以从主系统电源降压。单级转换方式能够实现最高效率，在较高的开关频率下采用2级转换有助于减小外部元件的物理尺寸。

低边驱动器经过优化可以驱动3nF容性负载，典型下降/上升时间为4ns/8ns；高边驱动器的典型下降/上升时间为8ns/10ns。自适应死区时间控制防止产生直通电流，使转换器效率达到最高。

与MAX8791/MAX8791B相比，MAX17491改善了过零和UVLO性能。

MAX17491采用小尺寸、8引脚、3mm x 3mm TQFN无铅封装。

应用

• CPU核电源
• 多相降压型转换器
• 笔记本/台式机/服务器
