ADI亚德诺 LTC7060 产品介绍
2026-03-09
0次
特性
- 独特的对称浮栅驱动器架构
- 高抗扰度,可承受输入和输出地之间的 ±10 V 接地差
- 100 V 最大输入电压(独立于 IC 电源电压)VCC
- 6 V ~ 14 V VCC 工作电压
- 4 V ~ 14 V 栅极驱动器电压
- 0.8Ω 下拉, 1.5Ω 上拉以快速开启/关闭
- 自适应直通保护
- 可编程死区时间
- 具有使能引脚的三态 PWM 输入
- VCC UVLO/OVLO 和浮动电源 UVLO
- 双驱动 N 通道 MOSFET
- 开漏故障指示器

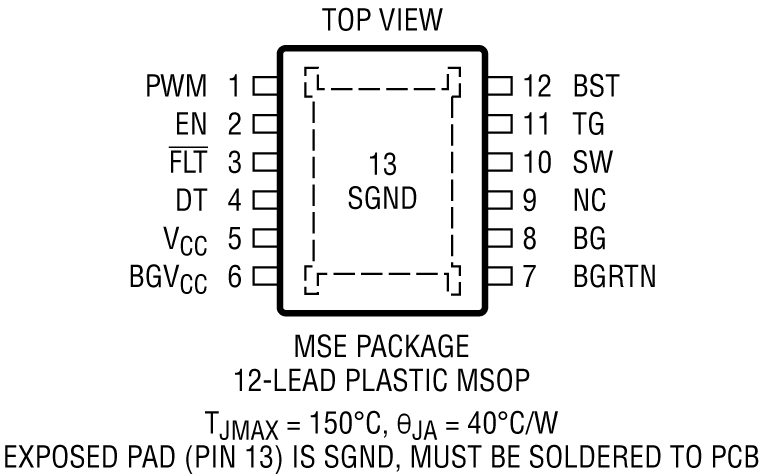

- 提供耐热性能增强型 12 引脚 MSOP
- 通过AEC-Q100汽车应用认证
产品详情和应用

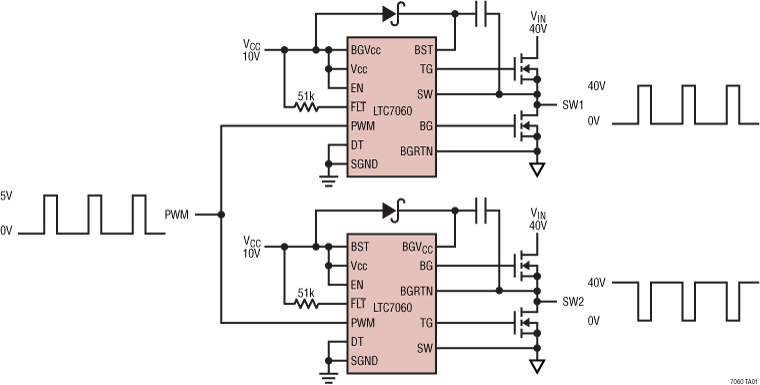

LTC7060驱动两个采用半桥配置的N通道MOSFET,电源电压高达100V。高端和低端驱动器可以驱动具有不同接地基准的MOSFET,提供出色的瞬变抗扰度。
其功能强大的0.8Ω下拉和1.5Ω上拉MOSFET驱动器可以使用较大的栅极电容高压MOSFET。其他特性包括UVLO、三态PWM输入、可调开启/关闭延迟和直通保护。
应用
- 汽车和工业电源系统
- 电信电源系统
- 半桥和全桥转换器
