ADI亚德诺 LTC7000A 产品介绍

2026-03-09 0次

特性

宽 V_IN 工作范围：3.5V 至 135V（150V 绝对最大值）

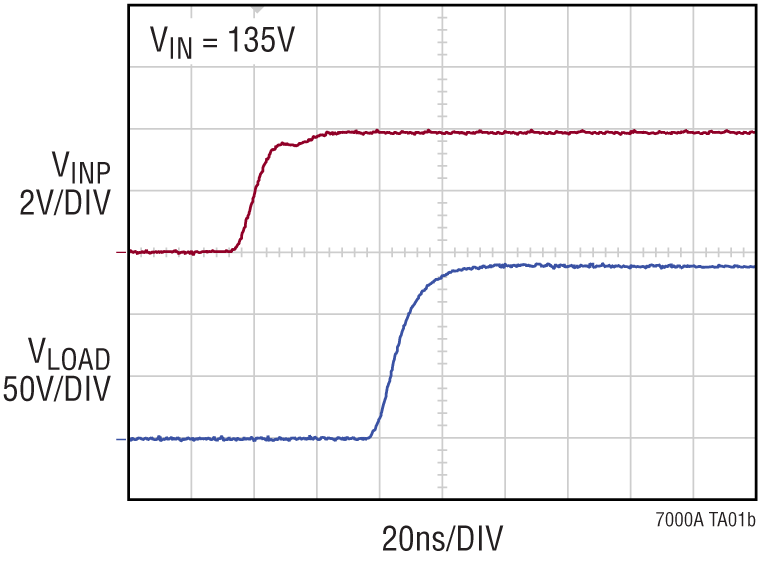

1Ω 下拉、2.2Ω 上拉可实现快速开启和关闭时间，具有 35ns 传播延迟
用于 100% 占空比的内部电荷泵
短路保护
可调电流断路阈值 (LTC7000A)
电流监视器输出 (LTC7000A)
自动重启定时器
开漏故障标志
可调开启压摆率

栅极驱动器电源为 3.5V 至 15V
可调 V_IN 欠压和过压锁定 (LTC7000A)
可调驱动器电源 V_CC 欠压锁定
低关断电流：1μA
CMOS 兼容输入

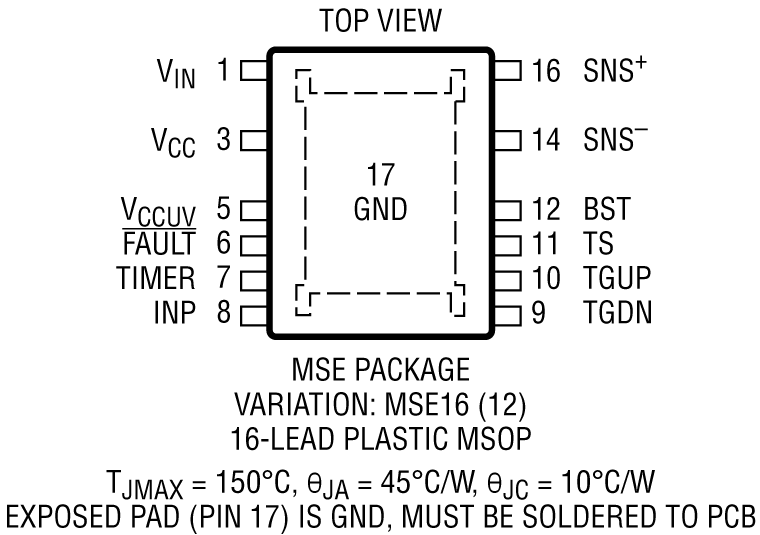

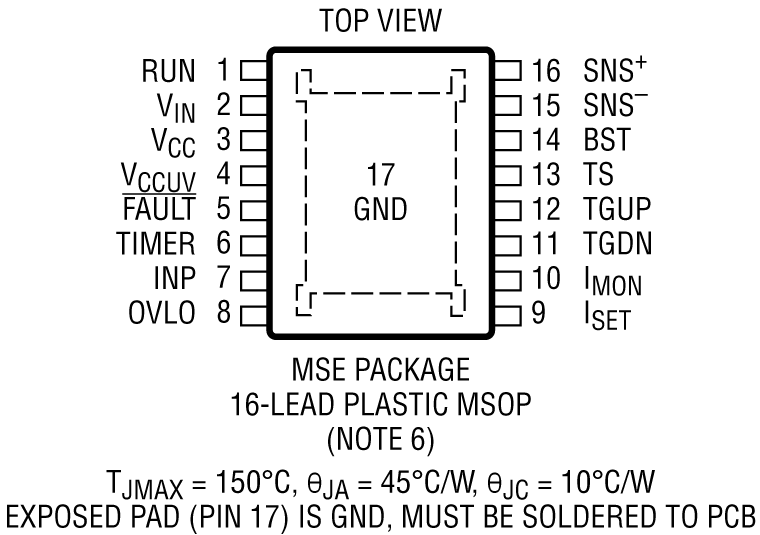

耐热性能增强型、高电压能力的 16 引脚 MSOP 封装
符合汽车应用的 AEC-Q100

产品详情和应用

LTC7000A/LTC7000A-1是一款快速高端N通道MOSFET栅极驱动器，采用高达135V的输入电压工作。它包含一个内部电荷泵，可全面增强外部N通道MOSFET开关性能，使其无限保持导通状态。

其功能强大的驱动器可在较短的转换时间内轻松驱动大型栅极电容，因而非常适合需要快速导通和/或关断时间的高频开关应用或静态开关应用。

当内部比较器检测到开关电流超过预设电平时，故障标志置位，开关在外部定时电容设置的一段时间后关闭。冷却周期后，LTC7000A/LTC7000A-1自动重试。

LTC7000A/LTC7000A-1采用散热增强型16引脚MSOP封装。

应用

静态开关驱动器
负载和电源开关驱动器
电子阀驱动器
高频高端栅极驱动器
