特性

• 可调低电平监视器和关断复位
• 电源正常/复位时间延迟
• 看门狗定时器——100ms、1.6s或可调
• 元件数量最少
• 待机电流：1µA
• 备用电池电源切换(MAX696)
• 芯片使能信号板载选通(MAX697)
• 单独的监控器，监控有无电源故障或低电池电量警告

产品详情和应用

MAX696/MAX697监控电路减少了微处理器(µP)系统中的电源监控和电池控制功能所需的复杂性和元件数量。这些功能包括微处理器复位和备用电池切换、看门狗定时器、CMOS RAM写保护和电源故障警告。与使用单独的IC或分立元件获得的结果相比，MAX696/MAX697显著提高了系统的可靠性和准确性。

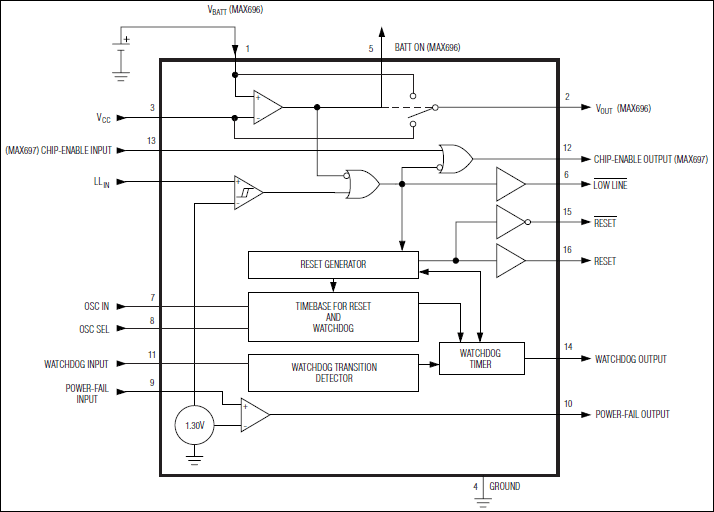

MAX696和MAX697采用16引脚封装，并执行六个功能：

1. 上电、关断和掉电情况下的复位输出。该“低电平”复位的阈值可通过外部分压器进行调节。
2. 如果可选的看门狗定时器在指定时间内未切换，则提供复位脉冲。
3. 为低电平和看门狗故障情况单独的输出。
4. 复位时间可以保留为50ms的默认值，也可以通过外部电容或时钟脉冲来改变。
5. 单独的1.3V阈值检测器，用于电源故障警告、低电池电量检测或V_CC以外电源的监控。

MAX696还具有用于CMOS RAM、CMOS微处理器或其他低功耗逻辑的备用电池切换。

MAX697没有备用电池切换，但具有用于CMOS RAM或EPROM的写保护引脚（低电平有效CE IN和低电平有效CE OUT）。此外，其功耗低于250微安。

应用

• 计算机
• 控制器
• 重要µP电源监控
• 智能仪器
