特性

产品详情和应用

ADM706P/ADM706R/ADM706S/ADM706T和ADM708R/ADM708S/ADM708T微处理器监控电路均适合监控3 V或3.3 V电源。

ADM706P/ADM706R/ADM706S/ADM706T提供下列功能：

电源监控电路，它在启动、关断和掉电情况下产生复位输出。即使V_CC 低至1 V，复位输出仍然可以工作。
独立的看门狗监控电路；如果看门狗输入在1.6秒内未触发，该电路会启动。

  1.25 V阈值检波器，用于电源故障警告、低电池电量检测或附加电源监控。
低电平有效去抖手动复位输入(MR)。

除了复位阈值监控电平分别为2.63 V、2.93 V和3.08 V以外，ADM706R、ADM706S和ADM706T三者完全相同。ADM706P与ADM706R具有同样的复位阈值2.63 V，不同在于前者具有高电平有效复位输出。

ADM708R/ADM708S/ADM708T提供的功能与ADM706R/ADM706S/ADM706T相同，不同之处仅在于：

不提供看门狗定时器功能。
除低电平有效(RESET)输出外，还提供高电平有效复位输出(RESET)。

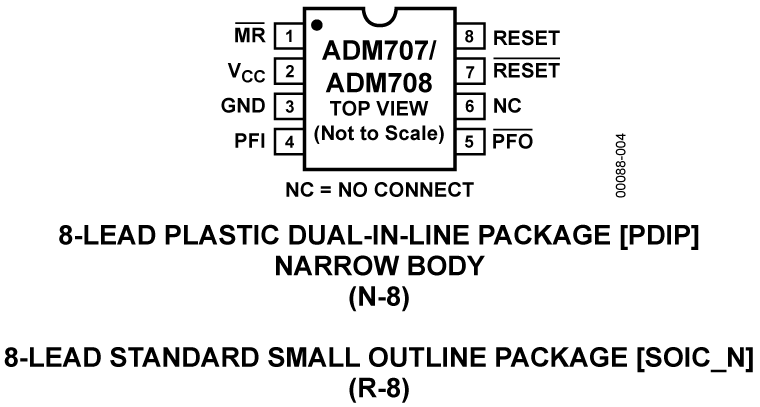

所有器件均提供窄体8引脚PDIP和8引脚SOIC两种封装。

应用

- 微处理器系统
- 计算机
- 控制器
- 智能仪器
- 关键微处理器监控
- 汽车系统
- 电池供电系统
- 便携式仪表

数据手册，Rev. B，2/07,
