特性

• 监视四路欠压/过压状态
• 整个温度范围内具有1%的精度
• 用户可调的电压门限(低至0.4V)
• 具有内部上拉的漏极开路输出，减少了外部元件数目
• 手动复位输入
• 裕量使能输入
• 固定或可调的/RESET超时
• 在V_CC = 1V的低电压下，仍可确保正确的输出逻辑状态
• 工作在-40°C至+125°C温度范围
• 小尺寸、4mm x 4mm、薄型QFN封装

产品详情和应用

MAX16063是精度为1%的可调节四路窗电压监视器，采用小尺寸、薄型QFN封装。该器件监视多路电源电压，当任何电压高于其过压门限或者低于其欠压门限时，都会产生故障信号，从而提高了系统可靠性。

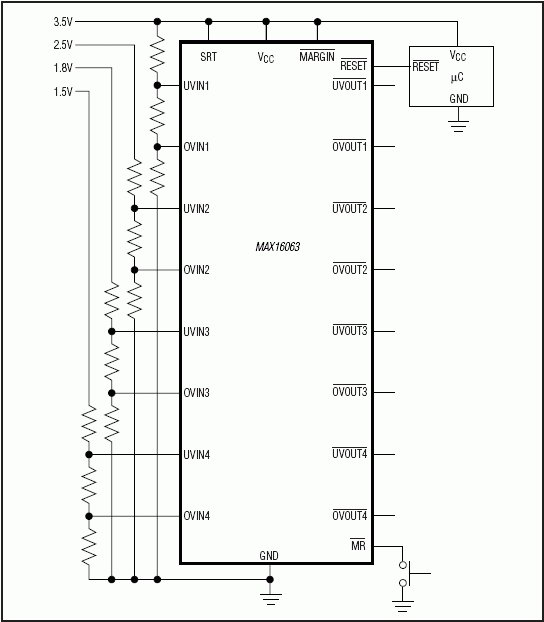

MAX16063提供用户可调的电压门限，允许监视低至0.4V的电压。可通过3个外部电阻设置每个窗监视器的过压门限和欠压门限。

每路被监视的电压门限都具有独立的开漏输出，用于指示故障情况。这些输出可以通过“线或”连接到一起，提供单个故障输出。漏极开路输出带有30µA内部上拉电流，但可由外部驱动至其它电平，以实现与其它逻辑电平的连接。

器件提供裕量控制输入，可在裕量测试或者上电后的任何时候禁止输出。器件还具有复位输出，当所有电压都处于其门限范围以内时，复位输出将在复位超时周期结束后解除复位状态。复位超时由内部设置为140ms (最小值)，但也可以通过外部电容将其调节至其它值。此外，MAX16063还提供手动复位输入。

器件采用4mm x 4mm薄型QFN封装，工作在-40°C至+125°C温度范围。

应用

• 汽车
• 多电压ASIC
• 网络/电信设备
• 服务器
• 存储设备
