特性

• 监控电路确保以超低功耗可靠运行系统
  • 精密的出厂设置V_CC复位阈值：2.5V至5V，增量为100mV
  • 提供四个复位超时周期：1ms、20ms、140ms或1120ms（最小值）
  • 不受V_CC快速瞬变的影响
  • 开漏低电平有效RESET输出可以超过V_CC
  • 在整个温度范围内稳定可靠
  • 电源电流：5µA
• 与MAX811引脚兼容
• 节省空间
  • 4引脚SOT143封装

产品详情和应用

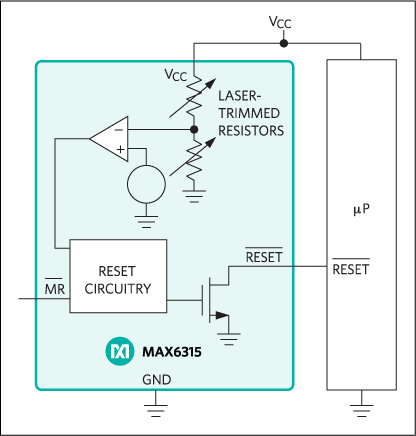

MAX6315低功耗CMOS微处理器(µP)监控电路可用于监控µP和数字系统中的电源。它无需外部元件，也不用进行调整，可实现非常可靠的低成本电路。MAX6315还提供去抖手动复位输入。

该器件执行单一功能：每当V_CC电源电压低于预设阈值或每当手动复位置位时，它都会将复位信号复位。在V_CC上升到复位阈值以上或手动复位取消置位后，复位信号在内部编程的时间间隔（复位超时周期）内保持置位状态。MAX6315的开漏低电平有效RESET输出可以上拉至高于V_CC的电压。

MAX6315具有工厂调整的复位阈值电压，范围为2.5V至5V，增量为100mV。另外还提供了1ms、20ms、140ms和1120ms（最小值）的预设超时周期。该器件采用SOT143封装。

对于带有双向复位引脚的微控制器(µC)和µP，请参见MAX6314数据手册。

应用

• 计算机：台式机、工作站和服务器
• 控制器
• 精确的µP与µC电源监控
• 智能仪表
• 便携式电池供电设备
