特性

• 可调复位阈值
• 可调复位超时
• 可调看门狗超时
• 500倍看门狗超时
• 电源电流：4µA
• RESET或低电平有效RESET输出选项
• 推挽或开漏输出选项
• 在V_CC = 1V或更高时保证低电平有效RESET置位(MAX6301/MAX6303)
• 电源瞬变抗扰度
• 可以禁用看门狗功能
• 采用PDIP/SO/µMAX封装

产品详情和应用

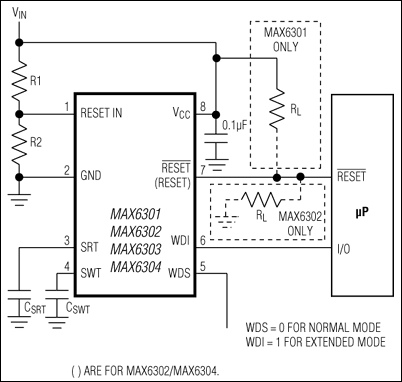

MAX6301–MAX6304低功耗微处理器(µP)监控电路为复位和看门狗功能提供尽可能大的可调范围。可使用外部电阻将复位阈值调整为高于1.22V的任何电压。此外，复位和看门狗超时周期可使用外部电容进行调节。看门狗选择引脚将看门狗超时周期延长至500倍。复位功能对电源瞬变具有耐受性。

这四种器件的区别仅在于它们的复位输出结构（请参见完整数据手册中的选型指南）。MAX6301–MAX6304采用节省空间的8引脚µMAX^®封装以及8引脚PDIP和SO封装。

应用

• 电池供电的计算机/控制器
• 计算机：台式机、工作站、服务器
• 重要微处理器监控
• 嵌入式控制器
• 智能仪器
• 医疗设备
• 便携式设备
• 机顶盒
