特性

• 对多个电源电压（+1.8V、+2.5V、+3.0V、+3.3V和+5V）进行精密监控
• 精密的出厂设置电源复位阈值
• 电源电流：20µA
• 上电复位脉冲宽度：100ms（最小值）
• 去抖TTL/CMOS兼容手动复位输入
• 看门狗定时器
  • 46.4s启动超时
  • 2.9s正常超时
• 在整个温度范围内完全稳定可靠
• 低至V_CC1 = 1V或V_CC2 = 1V时确保反RESET有效
• 电源瞬变抗扰度
• 双电压系统无需外部元件
• 小型5引脚和6引脚SOT23封装
• 低成本

产品详情和应用

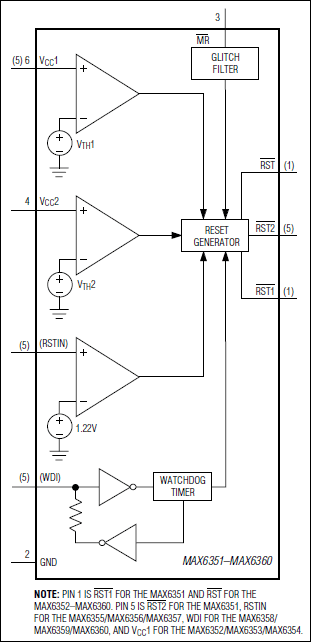

MAX6351-MAX6360微处理器(µP)监控器具有多个复位电压，与单独的IC或分立元件相比可显著提高系统可靠性和精度。如果任何输入电源电压降至其相关的预设阈值以下，则所有复位输出都将置位。此外，只要任一输入电源电压保持大于+1.0V，这些输出即有效。

该系列中的所有器件均具有低电平有效去抖手动复位输入。此外，MAX6358/MAX6359/MAX6360提供看门狗定时器输入，启动超时周期为46.4s，超时周期为2.9s。MAX6355/MAX6356/MAX6357提供额外的电压监控输入，用于监控第三个电压。

MAX6351具有两个低电平有效推挽复位输出，一个以V_CC1为基准，另一个以V_CC2为基准。MAX6353/MAX6356/MAX6359提供以V_CC1为基准的低电平有效推挽复位输出。MAX6354/MAX6357/MAX6360提供以V_CC2为基准的低电平有效推挽复位输出。

所有这些器件均提供各种电压阈值电平，如电压阈值电平表中所示。它们采用5引脚和6引脚SOT23封装，可在-40°C至+85°C的扩展温度范围内工作。

应用

• 计算机
• 控制器
• 智能仪器
• 多电压系统设备
• 便携式电池供电
