特性

• 精密4.675V (MAX807L)、4.425V (MAX807M)或4.575V (MAX807N)电压监控
• 200ms电源正常/复位时间延迟
• 反RESET和RESET输出
• 独立看门狗定时器
• 待机电流：1µA
• 电源开关
  • V_CC 模式下为250mA
  • 备用电池模式下为20mA
• 芯片使能信号板载选通；
  • 2ns CE栅极传播延迟
• 与MaxCap^®和SuperCap兼容
• 电压监控器，监控电源有无故障
• 备用电池监控器
• 低至V_CC = 1V时确保低电平有效RESET有效
• 低电平阈值高出复位阈值52mV，精度为±1.5%

产品详情和应用

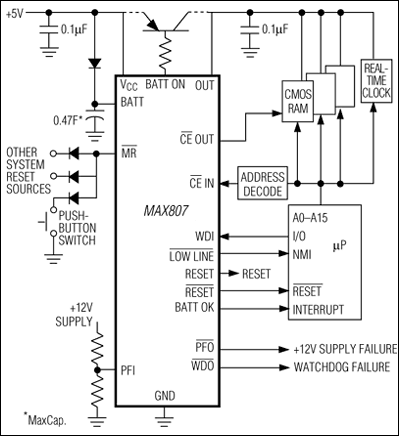

MAX807微处理器(µP)监控电路减少了监控µP系统中的电源和电池控制功能所需的复杂性和元件数量。MAX807具有70µA电源电流，因此非常适合用于便携式设备，同时具有2ns芯片使能传播延迟和250mA输出电流能力（备用电池模式下为20mA），也适用于更大、更高性能的设备。

MAX807采用16引脚DIP、SO和TSSOP封装，同时提供以下功能：

µP复位。低电平有效RESET输出在上电、关断和掉电情况下置位，并保证在V_CC低至1V时处于正确的状态。

高电平有效RESET输出。

手动复位输入。

两级电源故障警告。通过一个单独的低电平比较器将V_CC与高于复位阈值52mV的阈值进行比较。该低电平比较器比以前的µP监控器中的比较器更准确。

CMOS RAM、实时时钟、µP或其他低功耗逻辑的备用电池切换。

CMOS RAM或EEPROM的写保护。

2.275V阈值检测器用于电源故障警告和低电池电量检测或+5V以外电源的监控。

BATT OK状态标志表示备用电池电压高于+2.275V。

如果看门狗输入在预设超时周期内未切换，则会将看门狗故障输出置位。

应用

• 计算机：台式机、工作站、服务器
• 控制器
• 重要微处理器监控
• 智能仪器
• 便携式电池供电设备
