• 可同时监视四个电源
• 5V、3.3V、3V、2.5V、1.8V、1.5V 和/或 ± 可调电压门限的 16 种用户可选组合
• 保证门限精度：在整个温度范围内为 ±1.5% 的监视电压
• 可选电源容差：监视电压以下的 5%  和 10% (LTC2901-3/LTC2901-4)
• 低电源电流：43μA (典型值)
• 可调复位时间
• 可调看门狗时间
• 漏极开路 RST 输出 (LTC2901-1/LTC2901-3)
• 推挽式 RST 输出 (LTC2901-2/LTC2901-4)
• 用于每个电源的单独非延迟监视器输出
• 电源干扰免疫力
• 在 V_CC≥1V 的条件下可保证 RST

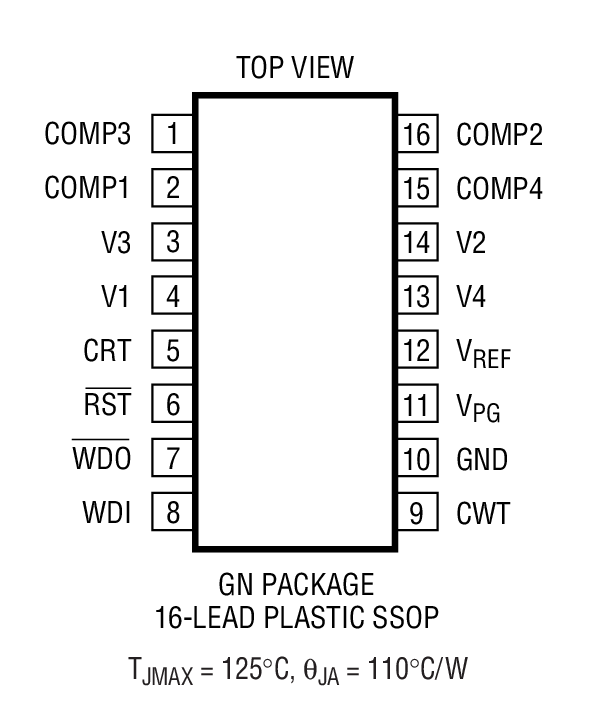

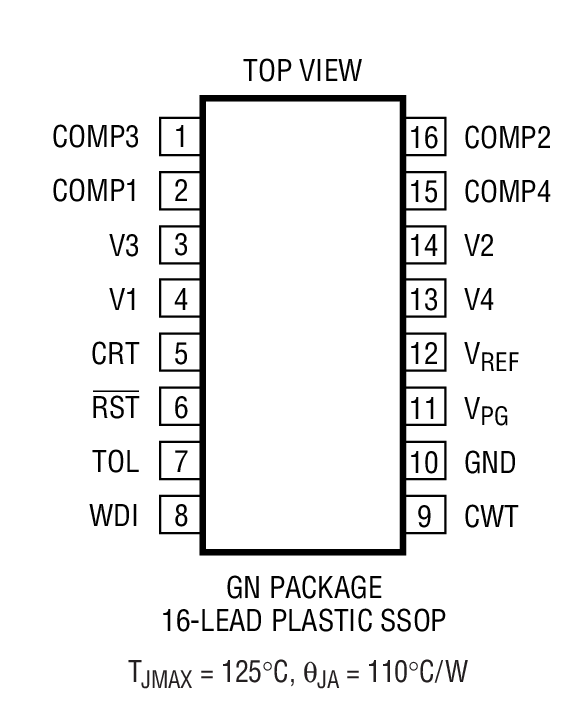

• 16 引脚窄体 SSOP 封装

产品详情和应用

LTC^®2901 是一款用于具有多达 4 个电源电压之系统的可设置电源监视器。可采用一个连接至设置引脚的外部电阻分压器，在 16 种预设或可调电压监视器组合中选择其一。预设电压门限在整个温度范围内的误差不超过 ±1.5%。全部4个电压比较器输出均被连接至分离的引脚，以对各电源进行监视。

复位和看门狗延迟时间可采用一个外部电容器来进行调节。严格的电压门限准确度要求和干扰免疫力确保了可靠的复位操作，且无误触发之忧。对于低至 1V 的 V_CC，RST  输出保证能够处于正确的状态。LTC2901-1 /LTC2901-3 具有一个漏极开路 RST 输出，而 LTC2901-2/LTC2901-4 则具有一个推挽式 RST 输出。

43uA 的电源电流使得 LTC2901 成为对功耗敏感系统的理想选择，而且，它还可以通过配置来对 4 个以下的输入进行监控。这些器件采用 16 引脚窄体 SSOP 封装。
