特性

• 高精度
  • 整个温度范围内的门限精度为±1%
• 可编程OV门限：104%至111%
• 可编程UV门限：89%至96%
• 可编程输入电压：0.5V至5.0V
• 15µA较低电源电流
• 四路输入监测器
• 23种可编程复位超时周期
• 不受被监测电源瞬态的影响
• 低至V_DD = 1V时，保证正确逻辑状态
• 漏极开路输出
• 小尺寸SOT-23封装
• -40°C至+125°C汽车级工作温度范围
• 通过AEC-Q100认证(零件号/V,请参阅订购信息)

产品详情和应用

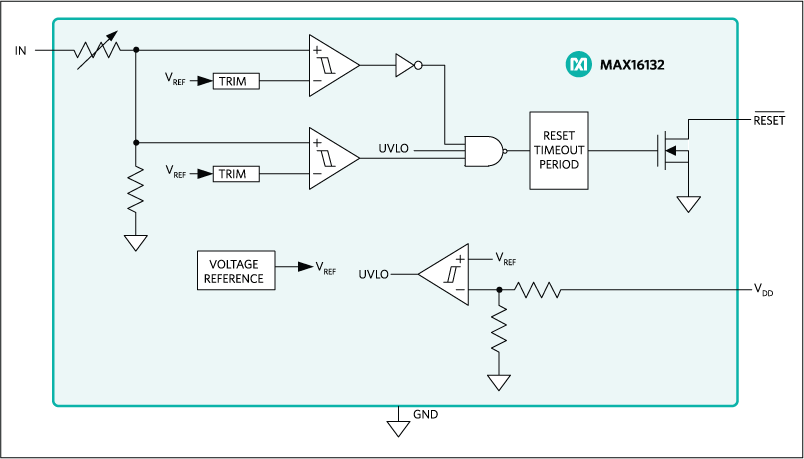

MAX16132–MAX16135为低电压、±1%精度、单/双/三/四路电压μP监控电路，可监测多达4路系统电源电压，检测欠压和过压故障。MAX16132–MAX16134具有独立的复位输出，MAX16135具有双路复位输出。对于MAX16132–MAX16134，对应输入电压超出工厂设定的欠压和过压窗口门限时，触发复位输出。输入电压进入工厂设置的窗口门限后，复位保持最小超时周期。对于MAX16135，对应一路或两路输入电压超出工厂设置的欠压和过压窗口门限时，触发复位输出。可用选项可参考选型指南。与独立IC或分立式元件相比，这些集成监控电路可大大提高系统稳定性、减小体积。

MAX16132–MAX16135为固定门限的器件。所有输入的标称输入电压由工厂在0.5至5.0V范围内设置，提供较宽范围的门限选择。窗口门限由工厂在±4%至±11%范围内设置，分辨率为±1%，滞回为0.25%或0.50%。整个温度范围内±1%门限精度和窗口门限监测功能使这些器件可理想用于汽车ADAS应用。

复位输出为低电平有效，保证在VDD大于1.0V时处于正确的复位输出逻辑状态。全部器件拥有23种复位超时周期，范围从20µs (最小)至1200ms (最大)。全部复位输出共用相同的工厂设置复位超时周期。

MAX16132–MAX16135采用小尺寸8引脚SOT23封装，工作在-40°C至+125°C汽车级温度范围。

应用

• ADAS
• 多电压ASIC
• 服务器
• 存储设备
