ADI亚德诺 ADM697 产品介绍

2026-03-09 0次

特性

出众的MAX696/MAX697升级产品
可以在整个温度范围内工作
可调低压线路电压监控器
电源工作正常/复位时间延迟
复位置位低至 1 V V_CC

看门狗定时器：100 ms、1.6 s或可调
低开关导通电阻：1.5 Ω（正常），20 Ω（备用）
待机电流：600 nA
备用电池自动切换(ADM696)
芯片使能信号快速片内选通(ADM697)
电压监控器，监控有无电源故障或低电池电量报警

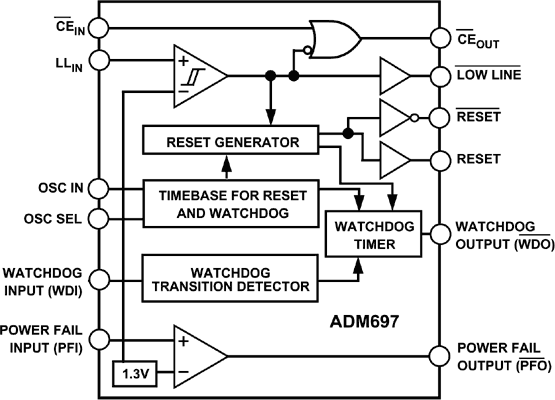

产品详情和应用

ADM696/ADM697监控电路均为完整的单芯片解决方案，可实现微处理器系统中的电源监控和电池控制功能。这些功能包括微处理器复位、备用电池切换、看门狗定时器、CMOS RAM写保护和电源故障警告。

ADM696/ADM697均采用16引脚DIP及小形集成封装，并提供以下功能：

启动、关断和掉电情况下的上电复位输出。RESET电压阈值可利用外部分压器调整。即使V_CC低至1 V，RESET输出仍然可以工作。

如果可选的看门狗定时器在指定时间内未切换，则提供复位脉冲。

独立的看门狗超时输出和低压线路状态输出。

可调复位周期与可调看门狗超时周期。

1.3 V阈值检波器，用于电源故障警告、低电池电量检测或V_CC以外电源的监控。

CMOS RAM、CMOS微处理器或其它低功耗逻辑的备用电池切换(ADM696)。

CMOS RAM或EEPROM的写保护(ADM697)。

ADM696/ADM697采用先进的外延CMOS工艺制造，集低功耗(5 mW)、极快芯片使能选通(5 ns)和高可靠性于一体。即使V_CC低至1 V，仍能保证RESET置位。此外，电源切换电路经过特别设计，压降可降至最低，因而无需外部调整管也可以驱动最高达100 mA的输出电流。
