特性

• 保证复位确定 (在 V_CC = 1V)
• 引脚与 LTC694 / LTC695 相兼容 (对于 3.3V 系统)
• 200μA 典型电源电流
• RAM 芯片使能信号的快速 (典型值为 30ns) 板上选通

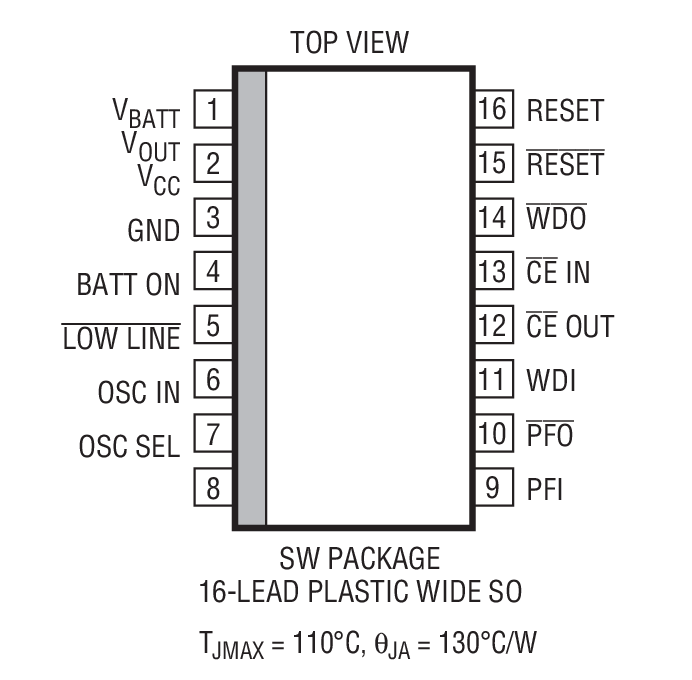

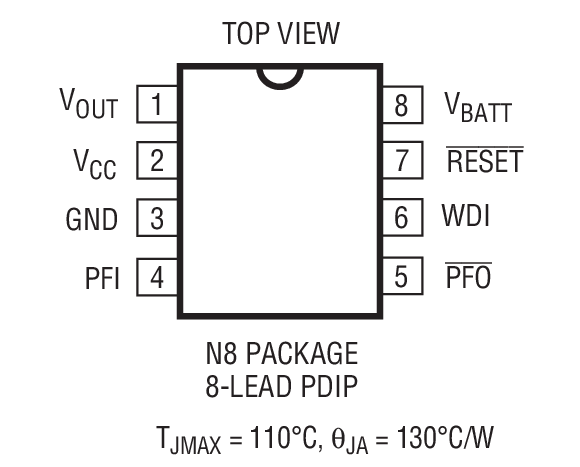

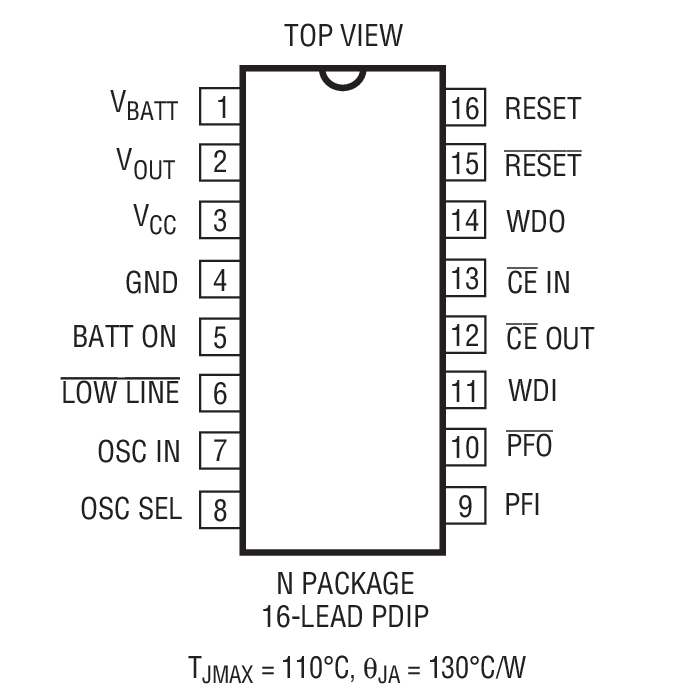

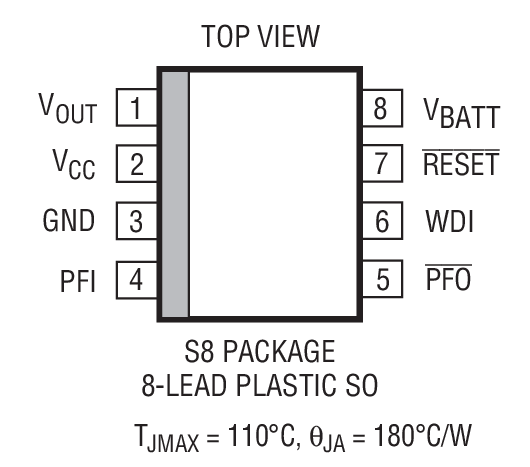

• SO-8 和 S16 封装
• 2.90V 精准电压监视器
• 电源运行正常 / 复位延时：200ms 或可调
• 极少的外部元件数目
• 1μA 最大待机电流
• 用于电源故障或低电池电量报警的电压监视器
• 热限制
• 规定了整个温度范围内的性能

产品详情和应用

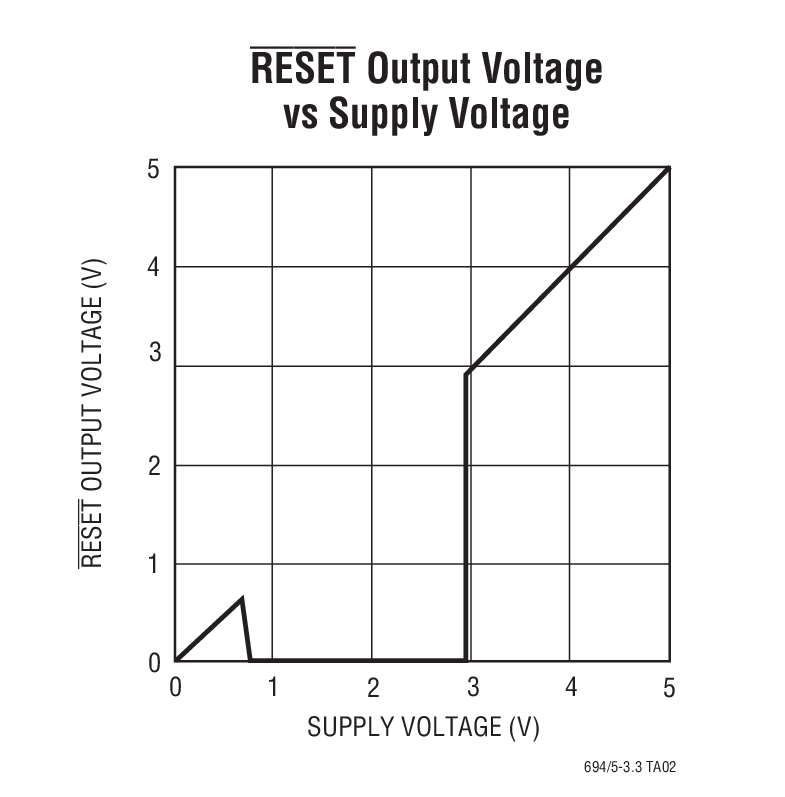

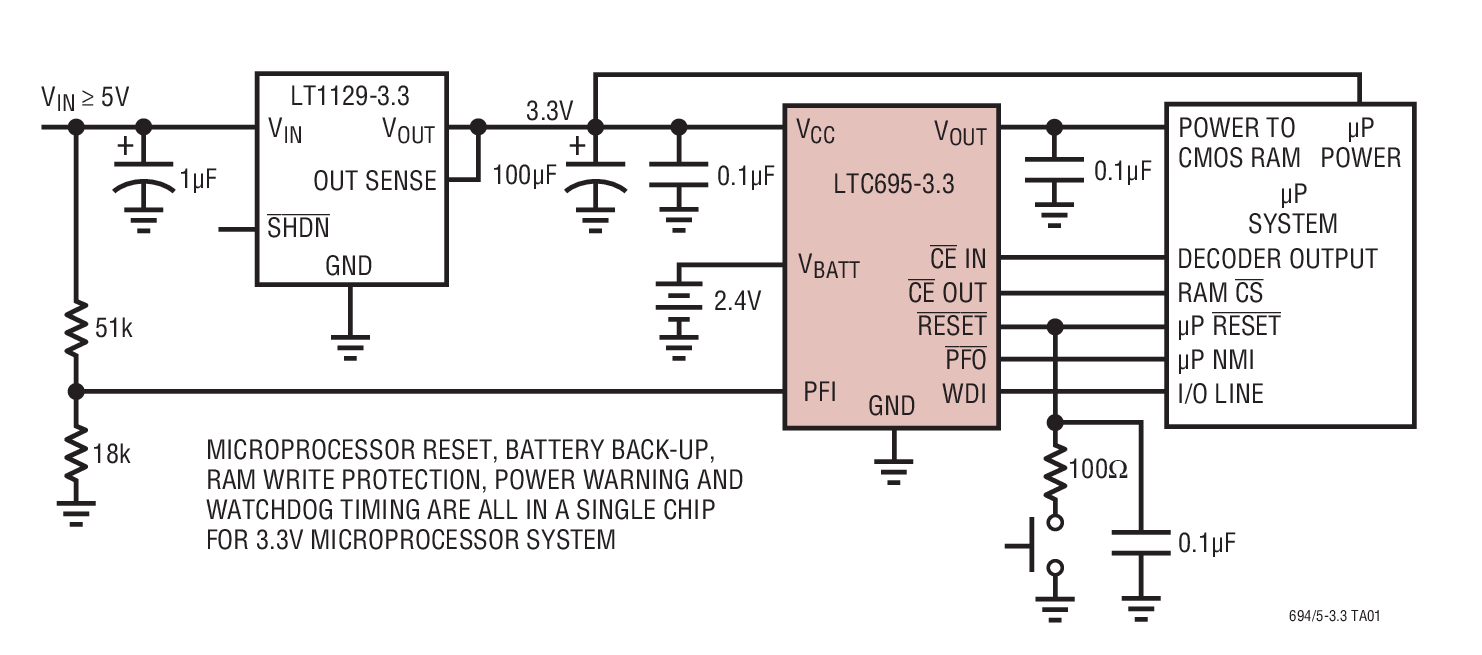

LTC^®694-3.3 / LTC695-3.3 提供了完整的 3.3V 电源监视和电池控制功能。这些功能包括上电复位、电池后备、RAM 写保护、电源故障报警和看门狗定时。这些器件是 LTC694 / LTC695 的引脚兼容型升级版本，专为 3.3V 系统而优化。其操作功耗已被降低至 0.6mW (典型值) 和 3μW (电池后备模式中的最大值)。当电源电压降至 2.9V 以下时，将提供微处理器复位和存储器写保护。在 V_CC 低至 1V 的情况下，RESET 输出将保证处于逻辑低电平。

LTC694-3.3 / LTC695-3.3 利用一个充电泵 NMOS 电源开关来给有源 RAM 供电，旨在实现低压差和低电源电流。当失去主电源时，将由辅助电源 (连接至电池输入引脚) 通过一个高效 PMOS 开关来给处于待机状态的 RAM 供电。

为了在即将发生电源故障时提供预警，LTC694-3.3 / LTC695-3.3 提供了一个具有用户定义门限的内部比较器。另外，还提供了一个内部看门狗定时器，当看门狗输入在一个预设超时周期之前未被变换时，该定时器将强制复位引脚以进入运行状态。
